电容式压力变送器

 一、 产品概述与**原理

电容式压力变送器用于测量液体、气体或蒸汽的压力、差压、流量或液位，并将其转换成**的4-20mA DC模拟信号或数字信号输出。

其**工作原理基于静电学中的电容变化：

- **敏感元件是一个测量膜片（**为弹性材料）。膜片两侧与固定的绝缘电极各组成一个电容器。

- 当被测介质的压力（或两侧压力差）作用于膜片时，膜片产生位移，导致其与两侧电极间的距离发生变化，从而引起电容值的变化。

- 这种电容变化与压力变化成正比。内置的电子电路将电容信号检测、放大并线性转换为**电信号（如4-20mA）输出。

 二、 结构与组成

典型的电容式压力变送器主要由三大**部分构成：

1.  压力传感器（δ室）：**部件，包含隔离膜片、填充液（如硅油）和测量膜片。隔离膜片直接接触介质，将压力通过填充液传递至测量膜片。

2.  测量电路：将传感器产生的微小电容变化转换为稳定的电流或数字信号。现代智能变送器**包含微处理器，用于线性化修正、温度补偿及HART通信。

3.  过程连接件：用于将变送器稳固地安装到管道或容器上，如M20×1.5螺纹、法兰连接等。

 三、 主要特点与*势

电容式变送器在工业中应用**，主要得益于以下特点：

- 高精度与高稳定性：精度等级可达0.075% - 0.2% FS，长期稳定性*（如60个月无需重新校准）。

- 良*的抗过载能力：具备单向过载保护特性。部分设计采用浮动膜盒或保护膜片，在遇到高压冲击时能有效保护传感器不受损坏。

- 量程与零点可调：量程比宽，且零点和量程可在外部连续调整（或通过手操器远程调整），极大方便了现场调试。

- 结构坚固且适应性*：无机械可动部件，抗振动、抗冲击。接触介质部分可采用316L不锈钢、哈氏合金C、钽、蒙乃尔合金等耐腐蚀材料，适应各种腐蚀性介质。

- 智能化与通信功能：现代产品多支持HART协议，允许通过手持通信器或控制系统进行远程设定、诊断和监控。部分型号支持FF现场总线或Profibus协议。

 四、 **参数（参考典型值）

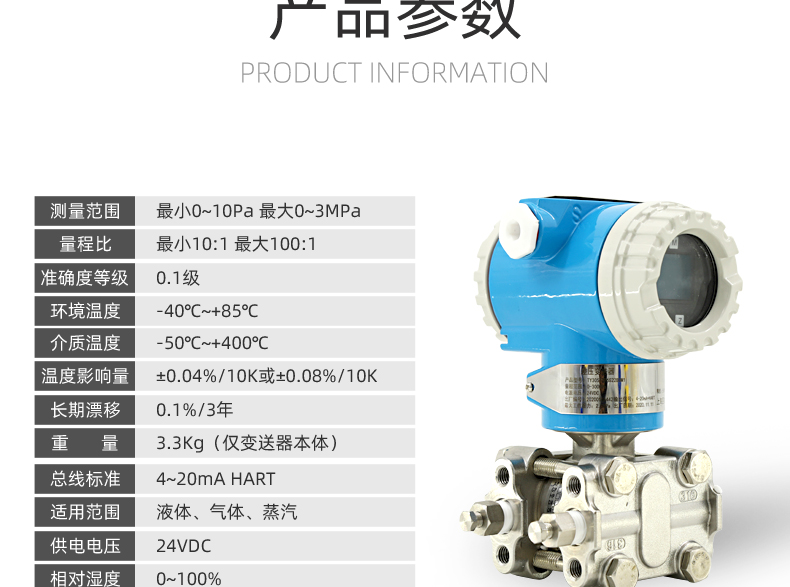

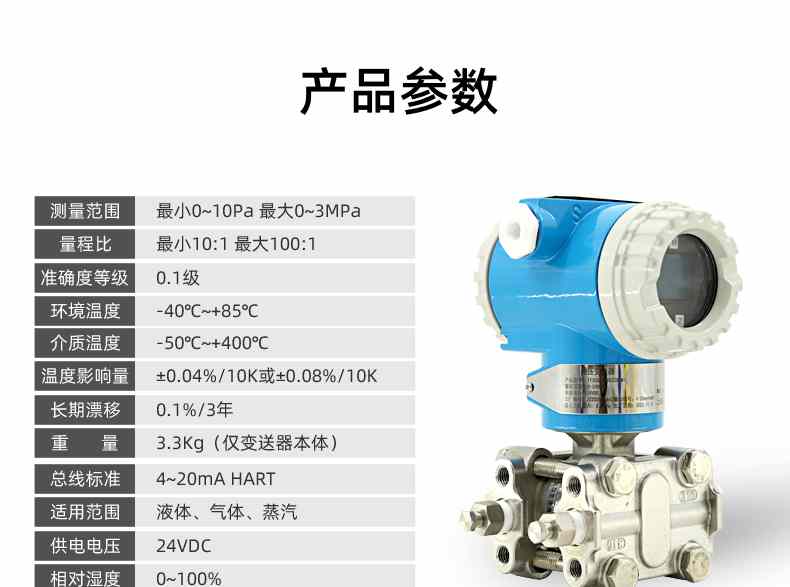

| 参数项 | 典型规格 |

| :--- | :--- |

| 测量范围 | 0-0.15kPa 至 42MPa（视具体型号及量程代号而定），负压（真空）测量亦可实现。 |

| 输出信号 | 4-20mA DC（两线制）；智能型可叠加HART数字信号。 |

| 供电电压 | ** 24V DC，允许范围 12-36V DC。 |

| 精度等级 | 0.075%、0.1%、0.2%、0.5% 可选。 |

| 环境温度 | -25℃ ～ 70℃（普通型）；带现场指示表时略窄（-15℃ ～ 70℃）。 |

| **等级 | 隔爆型 dⅡBT4，本安型 iaⅡCT5 等。 |

| 防护等级 | **为 IP65 或*高，适用于全天候环境。 |

 五、 选型要点与应用场景

在选型时，需综合考虑以下因素以确保仪表长期稳定运行：

1.  介质特性：对于腐蚀性介质，需选用哈氏合金、钽等材质的膜片；对于高温介质（如200℃以上），需选用高温型硅油填充膜片；对于粘稠或含固体颗粒的介质，宜选用平膜片或法兰式结构以防堵塞。

2.  环境条件：在*振动或*电磁干扰环境下，需选择抗干扰能力*的型号；在**区域必须选用具备相应**认*的产品。

3.  应用场景：

    - 石油化工：监测反应釜压力，实现安全联锁控制。

    - 液位测量：用于储罐、反应釜的液位测量，特别是通过法兰式变送器测量开口或密闭容器的液位。

    - 流量计量：与节流装置（如孔板）配合，通过测量差压来计算流体流量。

    - 市政与环保：用于供水管网压力监测、污水处理系统等。
