压力变送器

一、 工作原理与分类

压力变送器的**任务是将压力信号转换为电信号。根据其**传感元件的不同，主要分为以下几种类型：

| 工作原理 | **元件 | 特点与典型应用 |

| :--- | :--- | :--- |

| 扩散硅式 | 单晶硅片上的惠斯通电桥 | *常见的类型。压力使硅片发生形变，导致电阻变化，从而输出电信号。*点是精度高、体积小、成本适中，适用于大多数气体、液体和蒸汽的压力测量。 |

| 电容式 | 可动膜片与固定电极 | 压力改变膜片位置，引起电容量的变化。其特点是精度**、稳定性*，常用于高精度要求的场合，如制药、食品行业。 |

| 陶瓷式 | 陶瓷压力芯片 | 抗腐蚀、抗冲击能力*，且无介质填充，特别适合测量粘稠、脏污或*腐蚀性介质。 |

 二、 关键**参数

理解和选择这些参数是确保变送器适用于现场工况的关键：

1.  测量类型：指被测量的压力基准。

    - 表压（Gauge Pressure）：以当前大气压为参考零点的压力，*为常用。

    - 绝压（Absolute Pressure）：以**真空为参考零点，用于不受大气压变化影响的场合。

    - 差压（Differential Pressure）：测量两点之间的压力差值，常用于流量和液位测量。

2.  测量范围与量程比：

    - 变送器的测量范围需要覆盖实际压力的*大值，并建议预留10%-20%的余量。

    - 量程比是指*大测量范围与设定测量范围的比值。量程比越大，测量精度会相应下降。

3.  精度等级：常见的精度等级有0.5级、0.25级和0.1级。数字越小，精度越高，价格也越贵。常规工业控制选0.5级即可，精密测量则需0.1级。

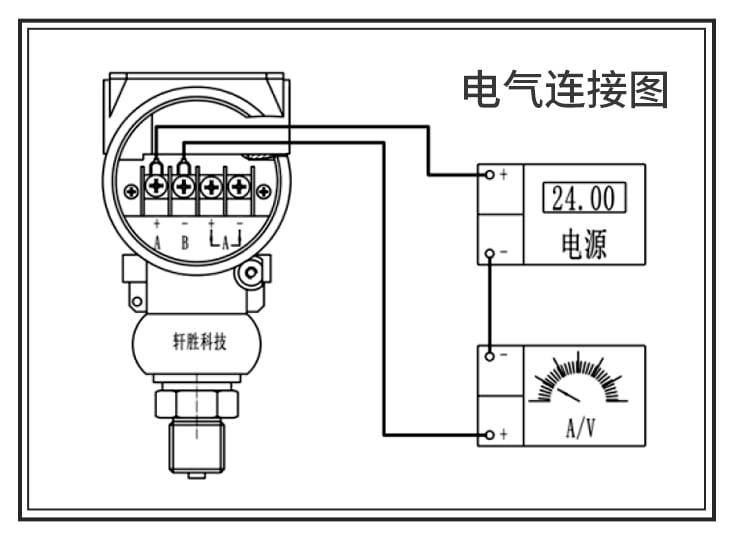

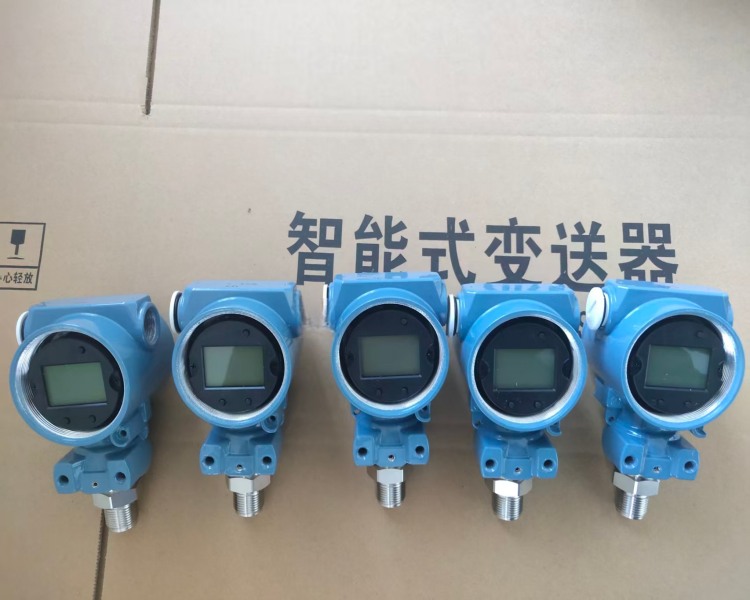

4.  输出信号：*主流的是4-20mA模拟量信号（二线制），因其抗干扰能力*，适合远距离传输。智能型变送器**还支持HART、RS485等数字通讯协议，可传输*多诊断信息。

5.  供电电源：**为直流24V（DC 24V），部分变送器可在12-36V的宽电压范围内工作。

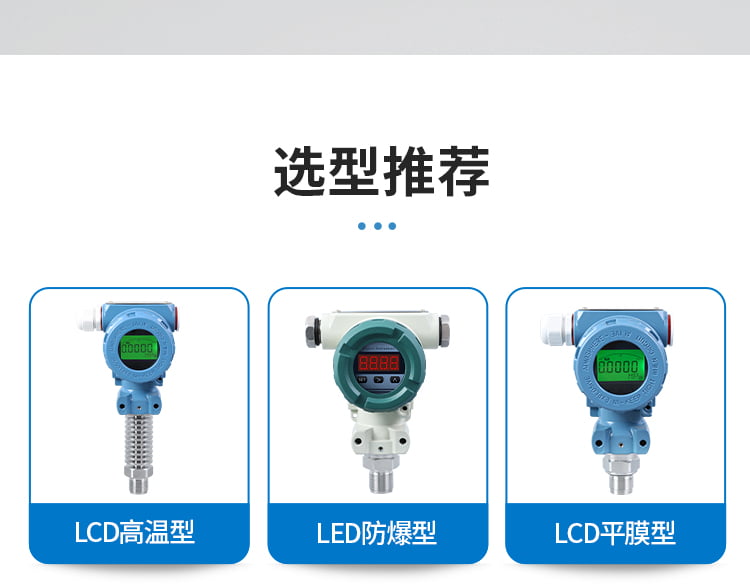

 三、 如何正确选型

选型时应像配置一台精密仪器一样，逐一确认以下信息：

1.  确认介质特性：

    - 腐蚀性：*酸、*碱等介质需选用哈氏合金、钽膜片或PTFE（聚四氟乙烯）隔离的型号。

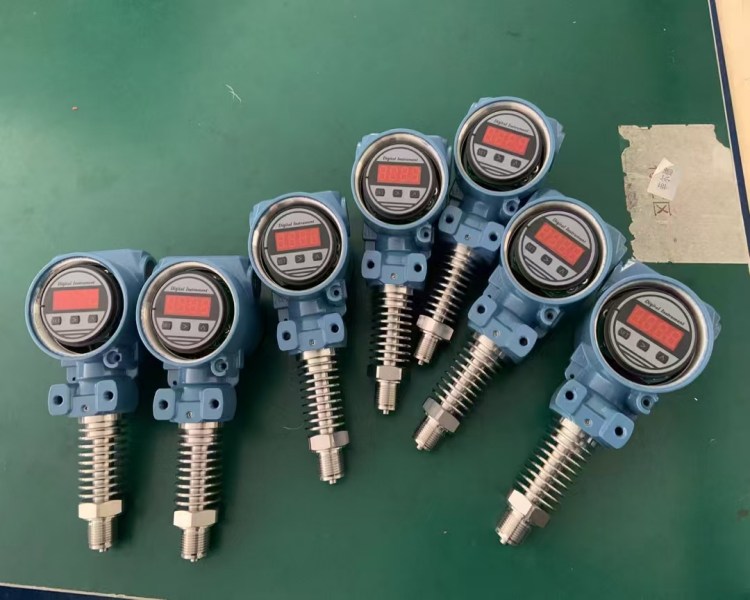

    - 温度：介质温度过高（如超过85℃）需要考虑加装散热装置或选用高温型。

    - 粘稠度：测量泥浆、纸浆等高粘度介质，应选用平膜片（无腔） 结构，防止堵塞。

2.  确认工况环境：

    - **要求：在石油、化工等易燃易爆场所，必须选用具有相应**等级（如本安Ex ia、隔爆Ex d）的产品。

    - 防护等级：户外或潮湿环境需要选择IP65及以上的产品，防水防尘。

    - 振动：安装在有*烈振动的设备上时，需选择抗振动设计的产品。

3.  确认过程连接与电气接口：

    - 过程连接：即变送器与管道或容器的连接方式，*常见的是螺纹连接（如M20×1.5、1/2NPT）和法兰连接。

    - 电气接口：指电缆进线口的规格，常见的有M20×1.5或1/2NPT。
