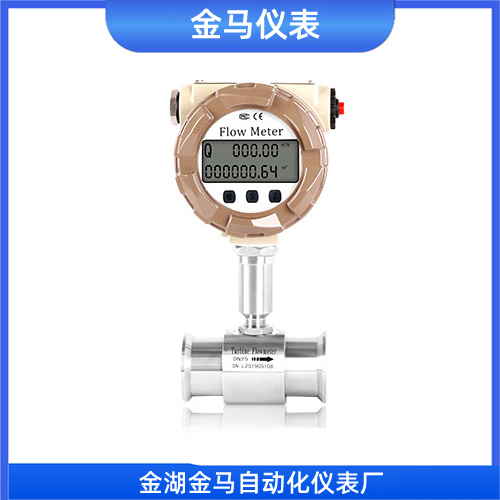

小口径涡轮流量计

1. 产品定义与口径范围

小口径涡轮流量计通常指公称通径在DN50及以下的涡轮流量计，专门用于测量较小管径中的流体流量。根据不同的应用场景，其口径可以进一步细分 ：

- 通用小口径：DN15 ~ DN50，适用于常规工业中的中小流量计量。

- 微型/微小流量口径：DN4 ~ DN10，甚至可达DN1.0~DN3.7mm，专门用于需要精确测量**流量的场合，例如实验室、医药或精细化工领域 。

 2. **特点与技术*势

小口径涡轮流量计在继承**涡轮流量计*点的基础上，针对小流量测量进行了*化，具备以下**特点 ：

- 高精度与**重复性：

    - 精度等级：通常可达±1.0%R 至 ±0.5%R，部分高端型号甚至能达到 ±0.2%R 。

    - 重复性：短期重复性极高，通常在 0.05% ~ 0.2% 之间。这使得它即便不频繁校准，也能提供非常可靠的测量，是贸易结算和精密控制的** 。

- 专为低流量设计：

    - 灵敏度高：叶轮质量轻，启动流量极小，对微小流量变化反应迅速，能够精确测量低至0.04 m³/h 甚至 1.92 L/h 的流量 。

    - 量程比：尽管口径小，但仍能保持1:10 的量程比，部分型号可达1:20，适应较宽的流量波动 。

- 结构与输出：

    - 紧凑轻巧：体积小、重量轻，安装方便，尤其适合空间有限的设备集成 。

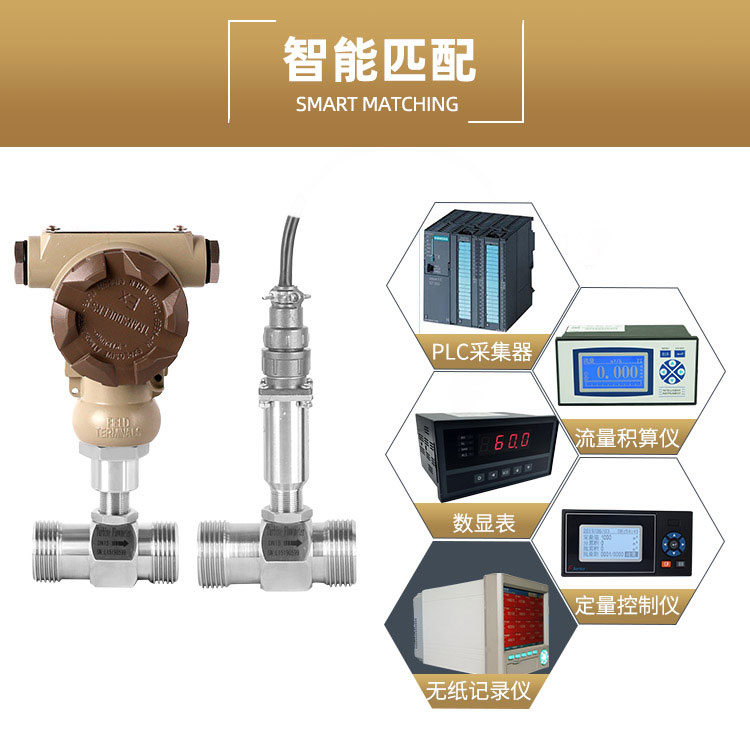

    - 脉冲输出：**输出为与流量成正比的脉冲频率信号，无零点漂移，抗干扰能力*，非常适于与PLC、DCS等计算机控制系统连接，实现总量计量 。

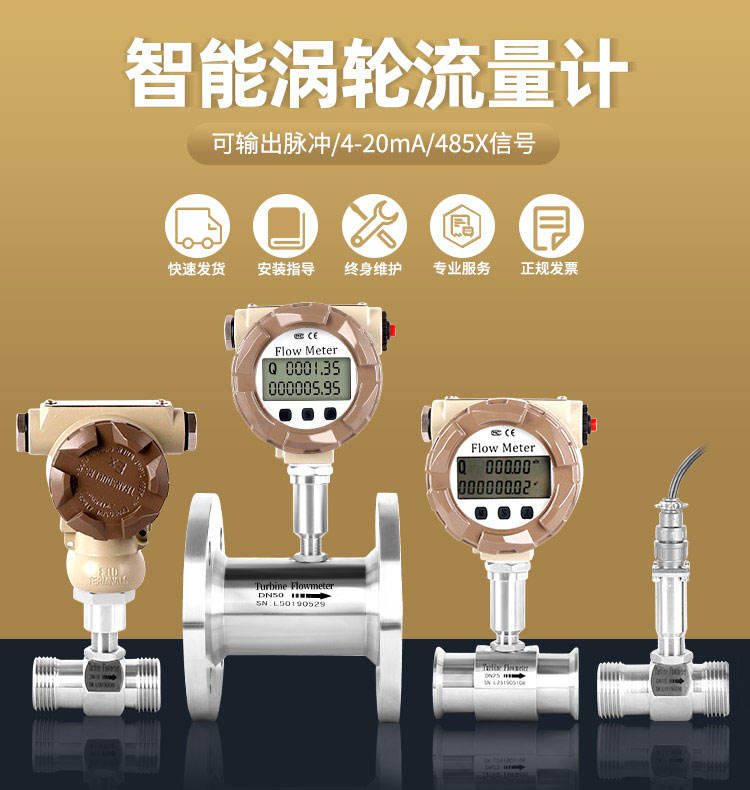

    - 多种输出选项：可提供4-20mA模拟电流、RS485通讯（支持Modbus协议）或HART协议，方便接入各种自动化系统 。

- 耐高压与耐用性：

    - 由于结构无需在表体开孔，易于制成高压型仪表，工作压力可达6.4MPa、25MPa，甚至更高（如250 bar） 。

    - 关键部件如轴承常采用硬质合金（如碳化钨）或不锈钢材质，确保了在洁净介质中的长期耐用性 。

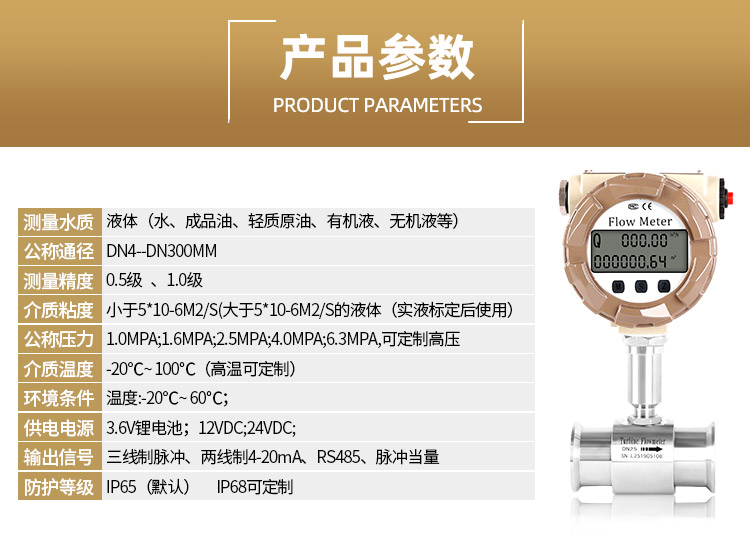

 3. 主要技术参数（示例）

不同厂家的产品参数略有差异，下表综合了几个典型小口径型号的参数，供您参考：

| 参数项 | 典型范围/规格 | 参考来源 |

| :--- | :--- | :--- |

| 公称口径 | DN4, DN6, DN10, DN15, DN20, DN25, DN40, DN50 |  |

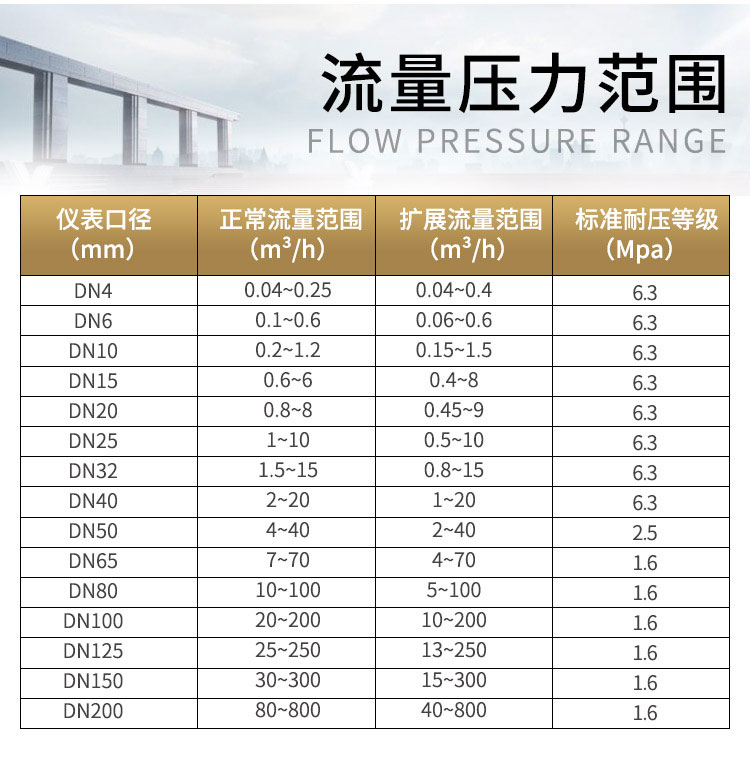

| 流量范围 | DN4: 0.04 - 0.25 m³/h； DN15: 0.6 - 6 m³/h； DN25: 1 - 10 m³/h； DN50: 4 - 40 m³/h （不同厂家有差异） |  |

| 精度等级 | ±1.0%R（**）， ±0.5%R（高精度）， ±0.2%R（特制） |  |

| 介质温度 | 液体：-20℃ ~ +120℃ |  |

| 公称压力 | 1.6MPa， 2.5MPa， 6.4MPa， 25MPa， 或更高 （如250 bar） |  |

| 材质 | 壳体：304/316L不锈钢； 轴承：硬质合金/碳化钨 |  |

| 输出信号 | 脉冲方波， 4-20mA电流， RS485/Modbus， HART |  |

| 供电电源 | 外部供电：DC 5~24V 或 DC 24V； 内置3V锂电池（寿命可达4-8年） |  |

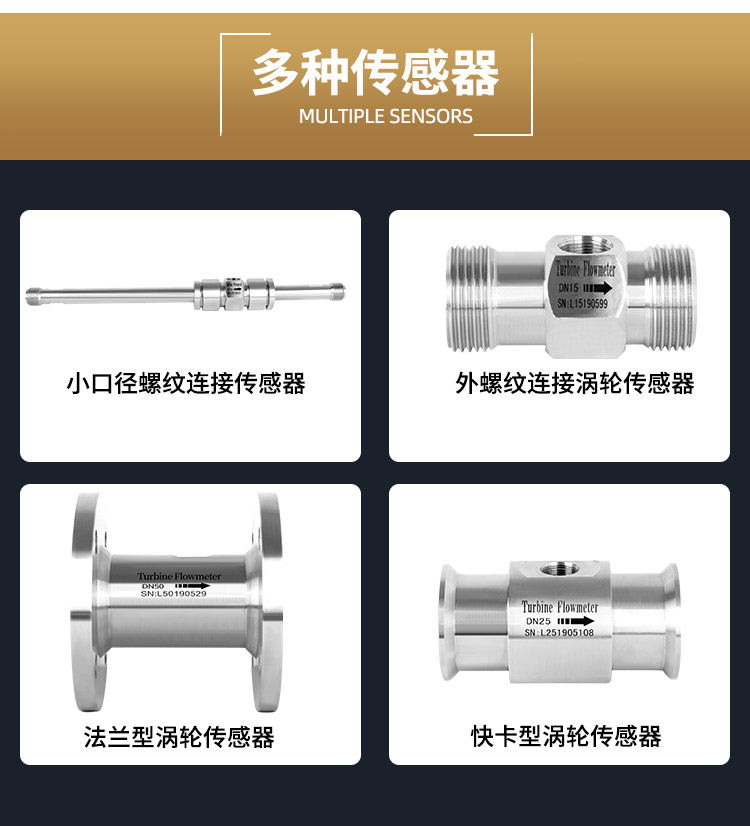

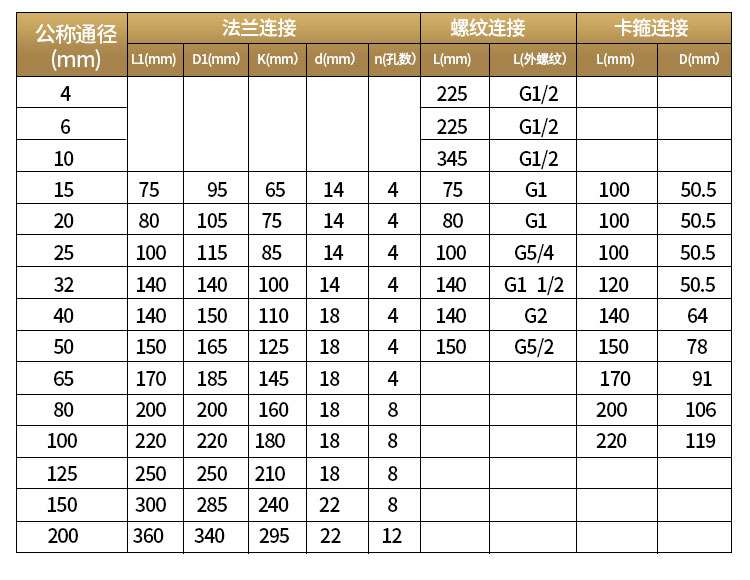

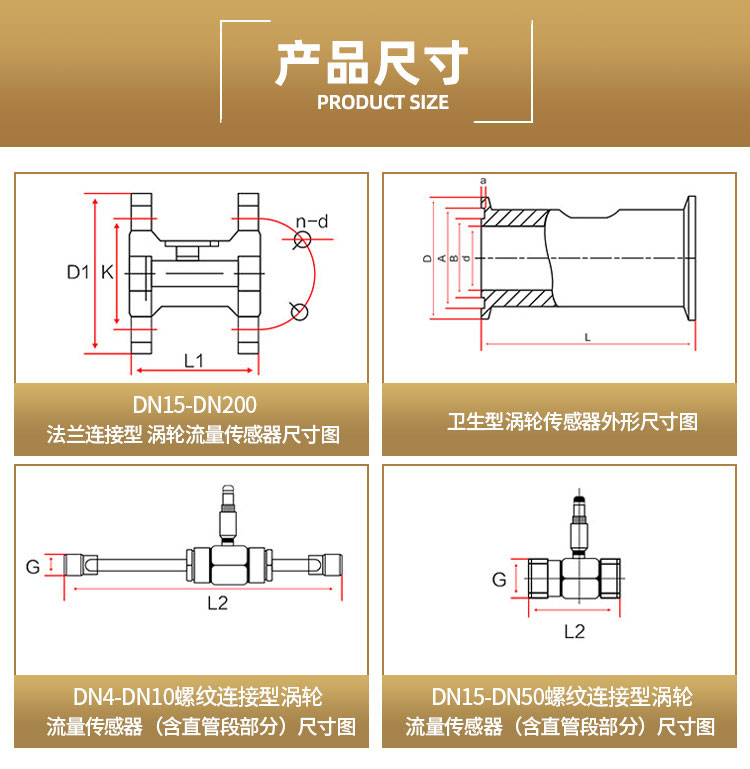

| 连接方式 | 螺纹连接（G1/2", G3/8", G1"等）， 法兰连接， 卡箍连接（卫生型） |  |

| 防爆等级 | ExdIIBT4 或 ExdIICT6， 适用于易燃易爆场合 |  |

| 防护等级 | IP65 或 IP68（可选） |  |

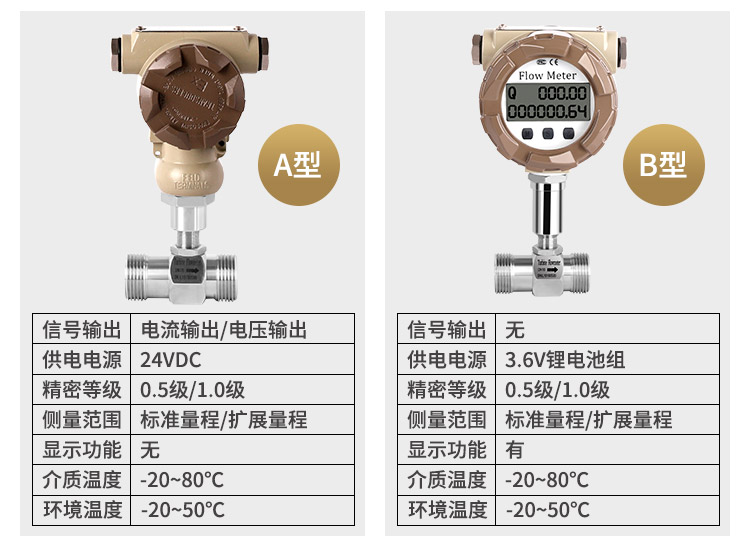

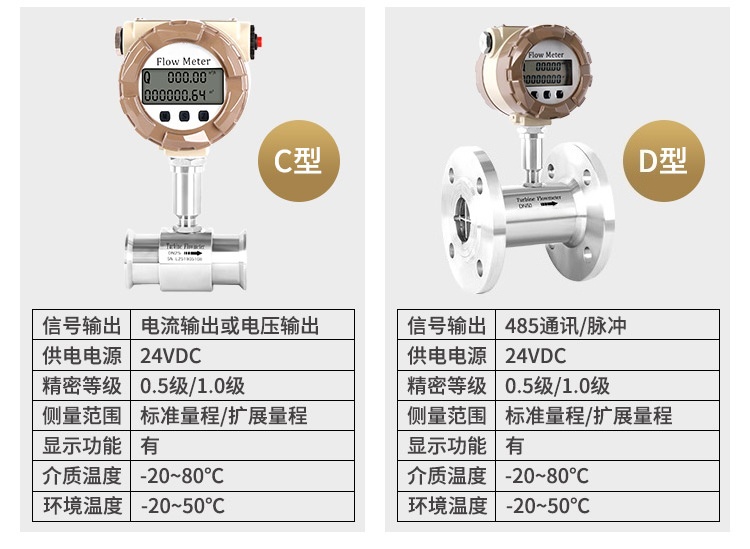

 4. 产品类型与功能

根据功能和显示方式，小口径涡轮流量计主要分为以下几类 ：

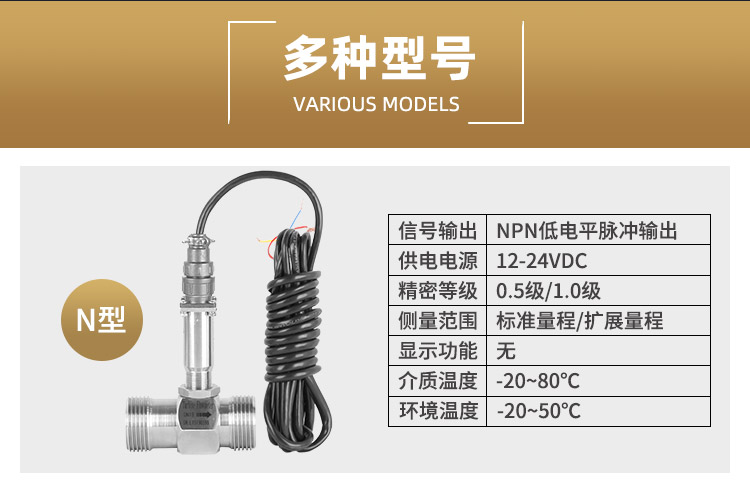

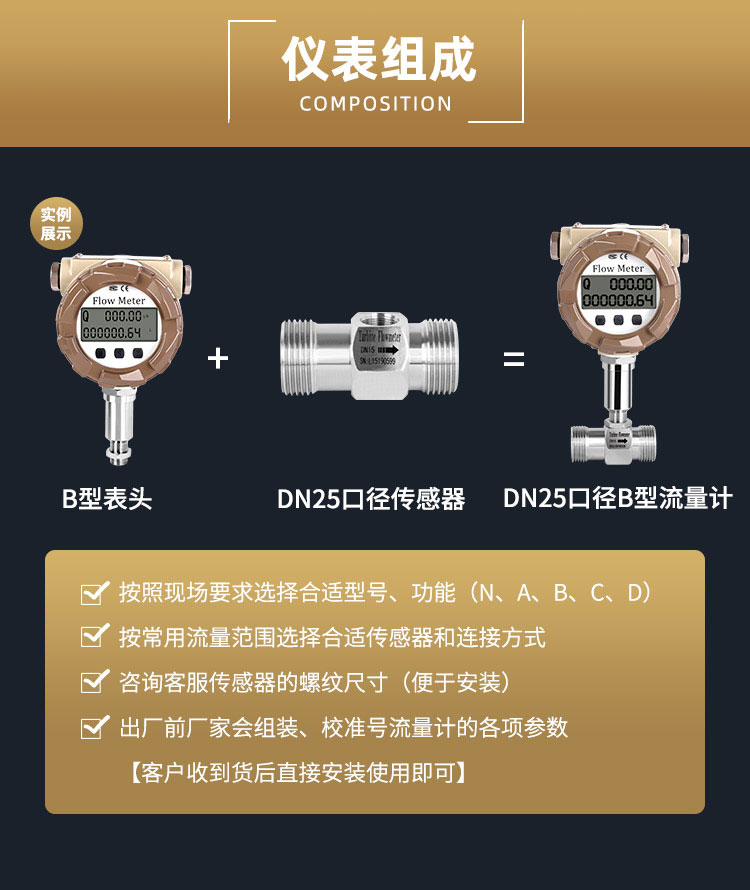

- 脉冲变送器/传感器型：本身不带现场显示，仅将流量信号转换为脉冲信号远传。价格低廉，体积小巧，专门用于与上位机系统配合。

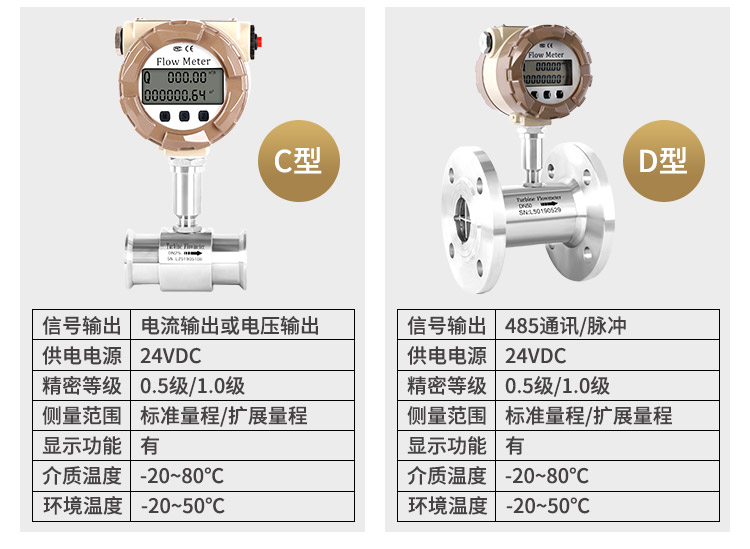

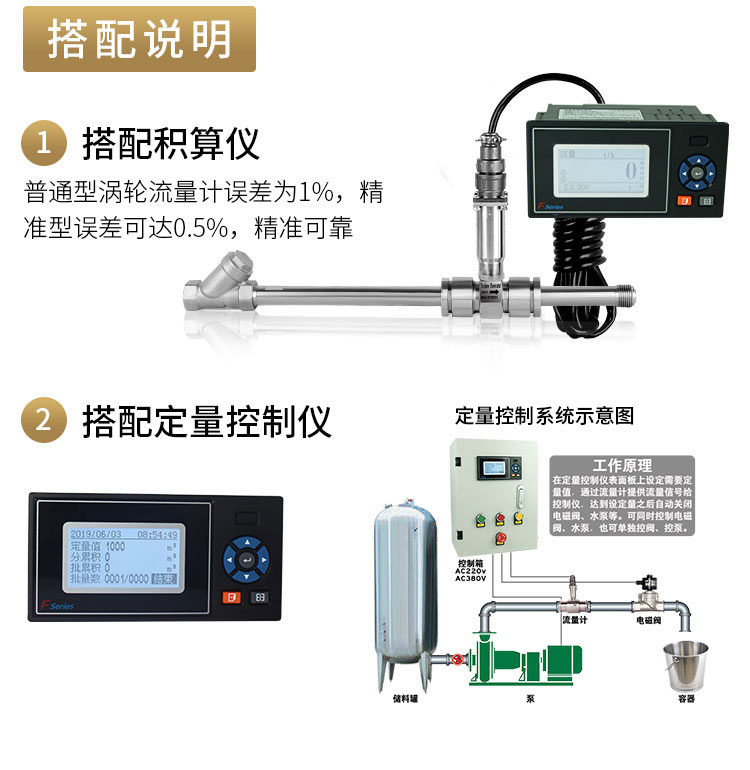

- 智能一体化型：在传感器基础上集成了流量积算仪和LCD液晶显示屏，可以同时显示瞬时流量和累积流量。通常具备仪表系数非线性补偿、掉电保护（数据可保持10年以上）等功能。

- 温压补偿型：内置温度和压力传感器，适用于气体测量。能根据气态方程实时进行温度压力补偿，自动将工作状态下的体积流量修正为**状态体积流量，适用于精确计量和贸易结算。

 5. 典型应用领域

小口径涡轮流量计**应用于需要精确控制或计量中小流量的场合 ：

- 工业自动化：用于流程控制中的添加剂、溶剂、反应物等的精确计量和监测。

- 液体计量与配送：如燃料计量、油料输送、液体灌装设备等。

- HVAC系统：用于供暖、通风和空调系统中的冷热水流量监测和控制。

- 食品与制药：在饮料、纯化水、注射用水、生物反应器等洁净环境中的流量测量（常采用卫生型卡箍连接）。

- 科研与实验室：用于实验设备、测试台上的微小流量精确测量。

- 精细化工与半导体：在化学试剂、刻蚀剂等昂贵或高纯度液体的输送和分配中进行精密控制 。

 6. 安装与使用注意事项

为确保测量精度和延长使用寿命，安装使用时需注意 ：

- 介质洁净度：小口径流量计的通道更窄，要求被测介质洁净、不含杂质和纤维，以免堵塞或损坏叶轮轴承。必要时应在流量计前加装高精度过滤器 。

- 直管段要求：为保证流体稳定，流量计上游通常需要≥10D~20D（D为管道直径）的直管段，下游需要≥5D的直管段 。

- 流向一致：安装时必须保证壳体上箭头方向与流体实际流向一致。

- 避免气液两相：如果液体中可能含有气体，会严重影响测量精度，应在流量计前加装消气器。

- 工作压力：部分微小流量计要求工作压力必须大于某个值（如2 bar），以确保能驱动叶轮旋转，选型时需注意 。
