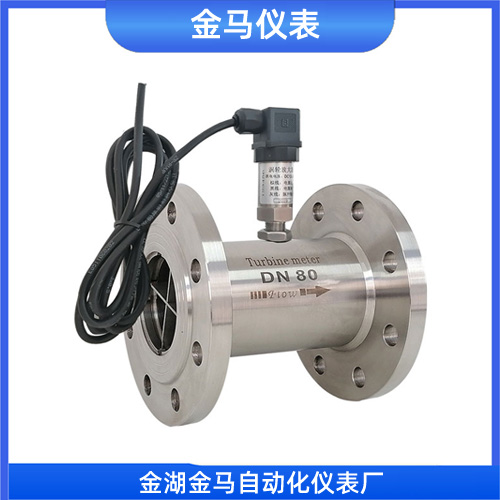

脉冲涡轮流量计

1. 产品概述

脉冲涡轮流量计是一种精密的速度式流量测量仪表 。它主要由涡轮流量传感器和显示仪表（或数据采集系统）两部分组成 。其**特点是输出信号为脉冲频率信号，该频率与通过管道的流体体积流量成正比 。这种流量计以其结构简单、测量精度高、反应灵敏以及便于与数字化控制系统集成而著称，**用于石油、化工、冶金、供水、食品、制药及科研等领域的液体和气体流量计量 。

 2. 工作原理

脉冲涡轮流量计的工作原理基于流体动量矩守恒和电磁感应 。

当被测流体流经传感器壳体时，由于叶轮叶片与流向成一定角度，流体的冲击力使叶轮获得转动力矩而旋转 。在一定的流量范围内，叶轮的转速与流体的流速（即体积流量）成正比 。

叶轮通常采用具有导磁性的材料制成。当旋转的叶片周期性切割壳体内**磁钢产生的磁力线时，会使得信号检测线圈中的磁通量发生周期性变化，从而在线圈两端感应出与叶片旋转频率相同的电脉冲信号 。该信号经前置放大器放大整形后，形成规则的矩形脉冲波输出 。

在测量范围内，脉冲频率f与体积流量Q之间存在线性关系，即仪表系数K = f / Q 。每台流量计都会在出厂检定时标定其独有的K值。

 3. 主要技术特点

脉冲涡轮流量计具备以下*点：

- 高精度与重复性*：基本精度可达±1%R、±0.5%R，高精度型甚至可达±0.2%R 。短期重复性可达0.05%~0.2%，这使其在贸易结算中备受欢迎 。

- 脉冲信号输出：输出的是与流量成正比的脉冲频率信号，无零点漂移，抗干扰能力*，非常适于总量计量及与PLC、DCS等计算机控制系统连接 。

- 量程比宽：中大口径仪表的量程比可达1:20，小口径为1:10，能够适应较大范围的流量变化 。

- 耐高压：由于结构上的*势，表体上无需开孔，容易制成高压型仪表，适用于高压测量场景 。

- 结构紧凑：体积小、重量轻、流通能力大，安装维护方便 。

- 寿命与防腐：采用硬质合金（如碳化钨）轴承和全不锈钢（如1Cr18Ni9Ti）结构，提高了耐磨性和防腐性能 。

 4. 信号与电气规格

- 输出信号：**输出为**脉冲信号（矩形波），部分智能型仪表可同时或可选输出4-20mA模拟电流、RS485通信（支持Modbus协议）或HART协议 。

- 供电电源：有多种供电方式可选，包括外部供电（如DC 5~24V，常见为24V）和内置3V锂电池供电。锂电池供电的仪表功耗极低，可连续使用五年甚至八年以上 。

- 传输距离：脉冲信号或电流信号可远传至500米以外的显示仪表或控制系统 。

 5. 产品类型与功能

根据功能和显示方式，主要分为以下几类：

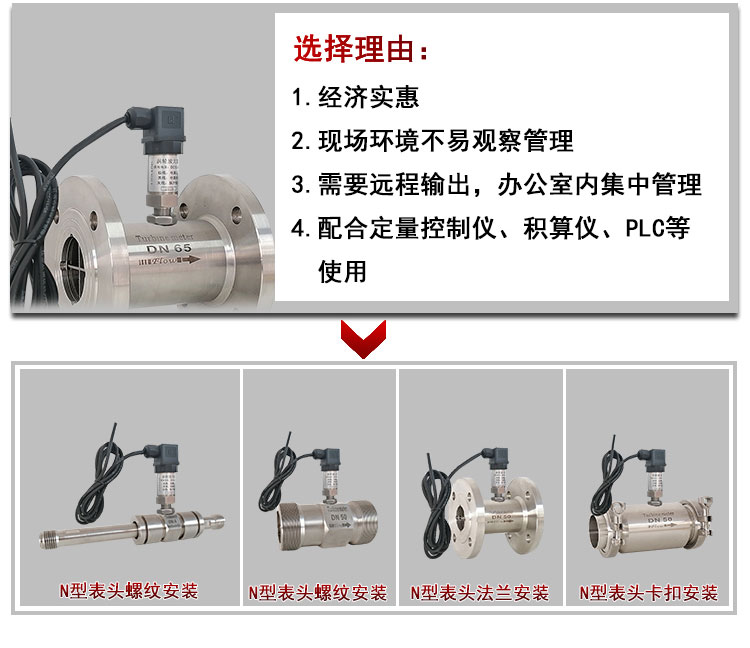

- 脉冲变送器/传感器型：本身不带现场显示，仅将流量信号转换为脉冲信号远传。价格低廉，体积小巧，专门用于与上位机系统配合 。

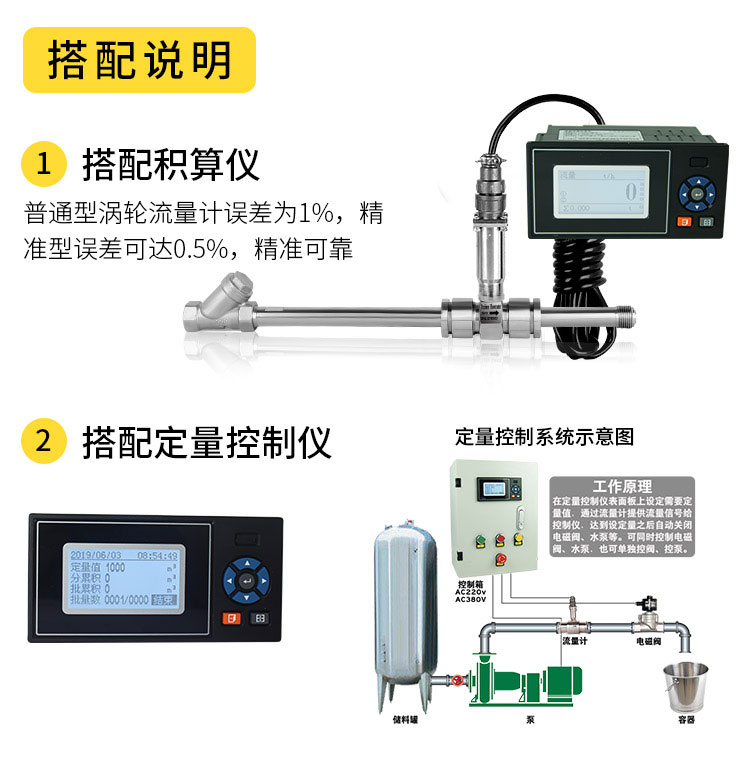

- 智能一体化型：在传感器基础上集成了流量积算仪和LCD液晶显示屏，可以同时显示瞬时流量和累积流量。通常具备仪表系数非线性补偿、掉电保护（数据可保持10年以上）等功能 。

- 温压补偿型：内置温度和压力传感器，适用于气体测量。能根据气态方程实时进行温度压力补偿，自动将工作状态下的体积流量修正为**状态体积流量，适用于精确计量和贸易结算 。

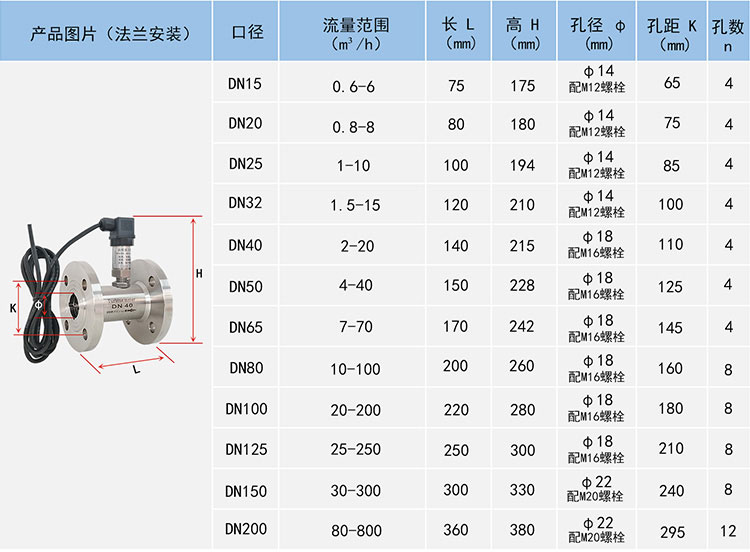

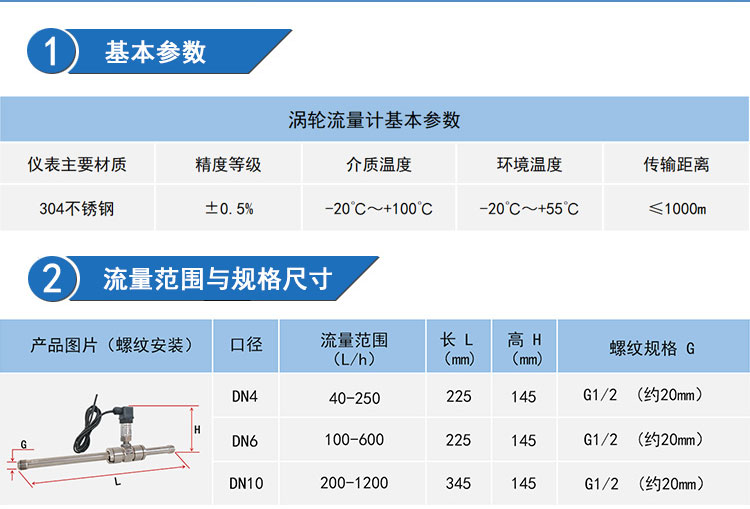

 6. 典型技术参数

| 参数项 | 典型范围/规格 | 参考来源 |

| :--- | :--- | :--- |

| 公称口径 | 管道式：DN4 ~ DN200；插入式：DN100 ~ DN2000 |  |

| 精度等级 | 管道式：±0.5%（0.5级），±1.0%（1.0级） |  |

| 介质温度 | 液体：-20℃ ~ +120℃；气体：-20℃ ~ +80℃ |  |

| 公称压力 | 1.6MPa， 2.5MPa， 4.0MPa， 6.3MPa， 25MPa 等 |  |

| 材质 | 壳体：304/316L不锈钢；叶轮：2Cr13/硬质合金；轴承：硬质合金/PTFE |  |

| 防爆等级 | ExdIIBT4 或 ExiaIICT4/ExdIIBT6，适用于易燃易爆场合 |  |

| 防护等级 | IP65 或 IP68（可选） |  |

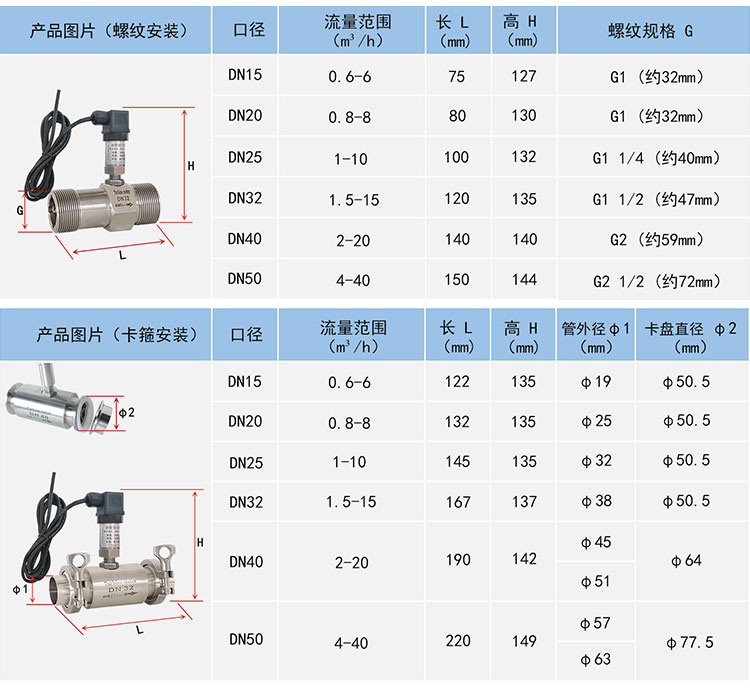

| 连接方式 | 螺纹连接、法兰连接、卡箍连接（卫生型）、夹装式 |  |

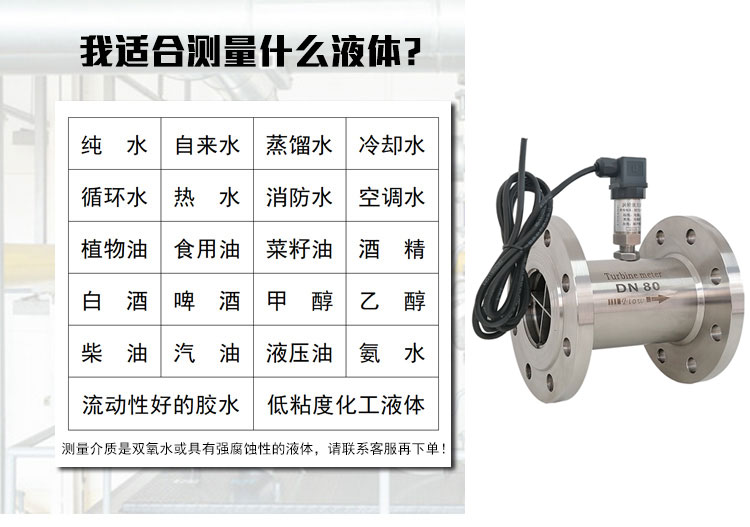

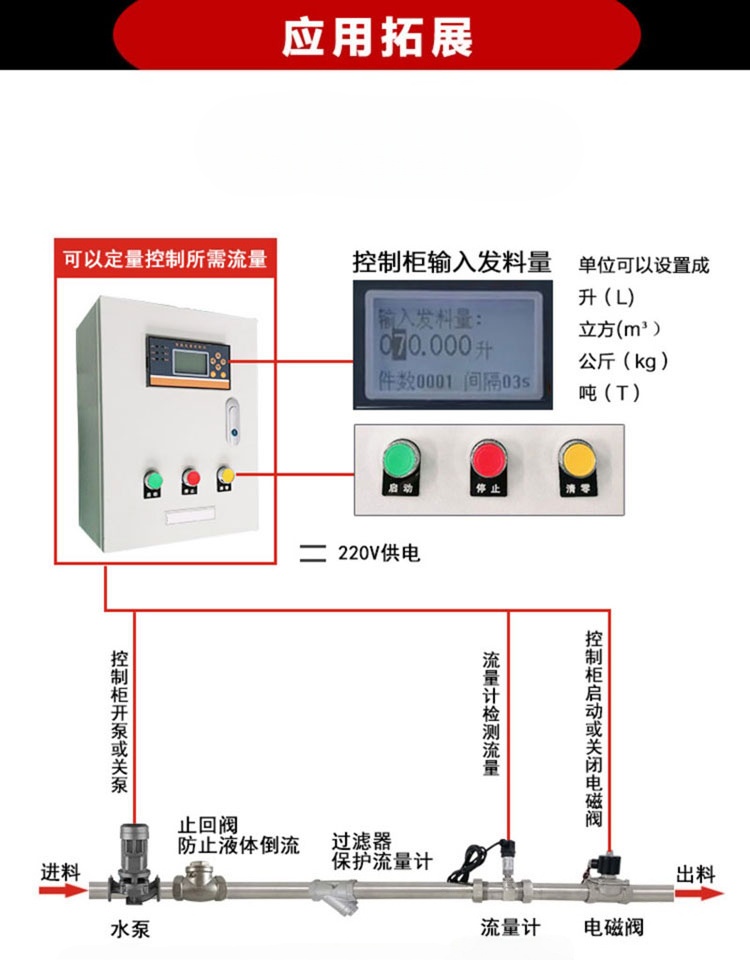

 7. 应用领域

由于其出色的性能和灵活的配置，脉冲涡轮流量计被**应用于：

- 工业领域：石油、化工、电力、冶金等行业的液体（如水、轻质油、化工介质）和气体（如压缩空气、天然气、氮气）流量测量与控制 。

- 公用事业：长寿命型脉冲水表用于居民或工业用水的远程计量 。

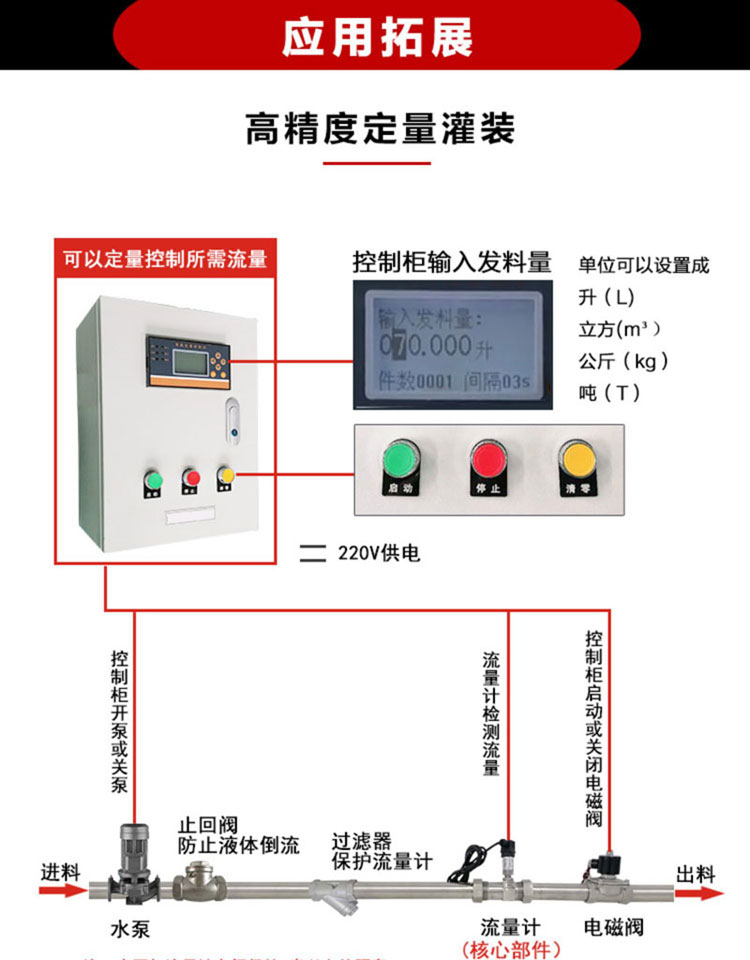

- 食品与制药：配备卫生型快速接头的脉冲涡轮流量计，用于纯化水、注射用水、饮料、溶剂等洁净介质的输送和灌装计量 。

- 科研实验：因其精度高、响应快，常用于实验室或测试台上的瞬时流量测量 。

 8. 安装与使用注意事项

为确保测量精度和延长使用寿命，安装使用时需注意：

- 直管段要求：为保证流体稳定，流量计上游通常需要≥10D~20D（D为管道直径）的直管段，下游需要≥5D的直管段 。

- 介质洁净度：要求被测介质洁净、不含杂质和纤维，以免损坏轴承或卡住叶轮。必要时应在流量计前加装过滤器 。

- 流向一致：安装时必须保证壳体上箭头方向与流体实际流向一致 。

- 避免干扰：应远离*磁场、*电机设备和热辐射源，做*信号电缆的屏蔽和接地，以防干扰 。

- 防气/消气：如果液体中可能含有气体，应在流量计前加装消气器，避免测量误差 。
