无线远传型电磁流量计

无线远传型电磁流量计 详细介绍

无线远传型电磁流量计是电磁感应测量技术与低功耗无线通信结合的智能仪表，专门用于封闭管道内导电液体的体积流量测量，并能远程上传数据至云平台/监控系统，无需人工现场抄表；在水务、环保、化工等行业应用极广。

 一、工作原理

基于法拉第电磁感应定律：励磁线圈在测量管内产生均匀磁场；导电液体流过磁场时切割磁感线，在一对检测电极上产生与平均流速成正比的感应电动势 $E=kcdot Bcdot Dcdot v$（k为常数，B为磁感应强度，D为管径，v为平均流速）；转换器将毫伏级微弱信号放大、滤波、运算，得到瞬时/累积流量，再通过无线模块远传数据。

 二、核心结构组成

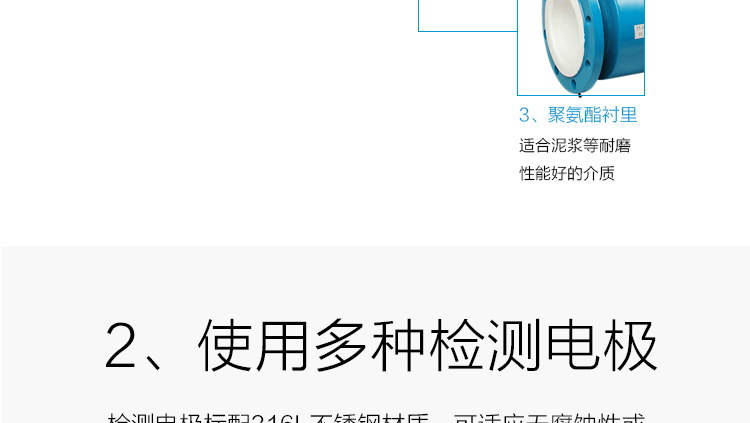

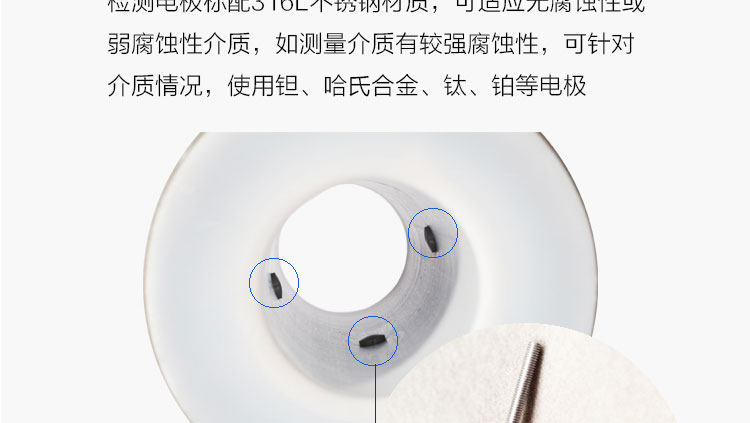

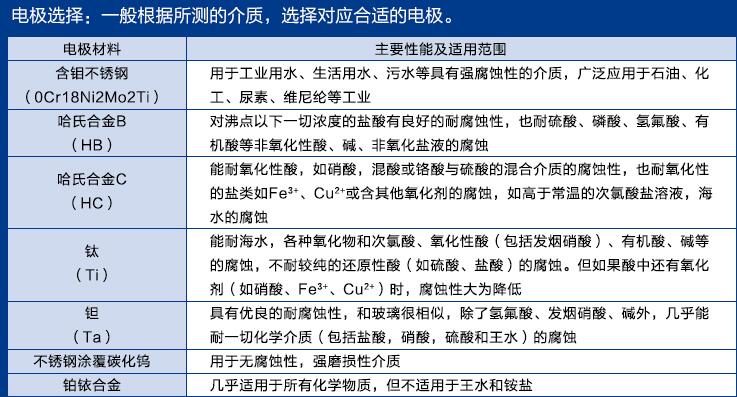

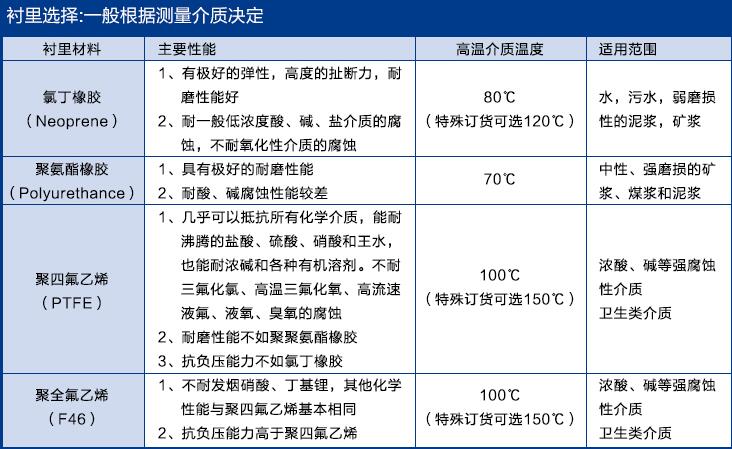

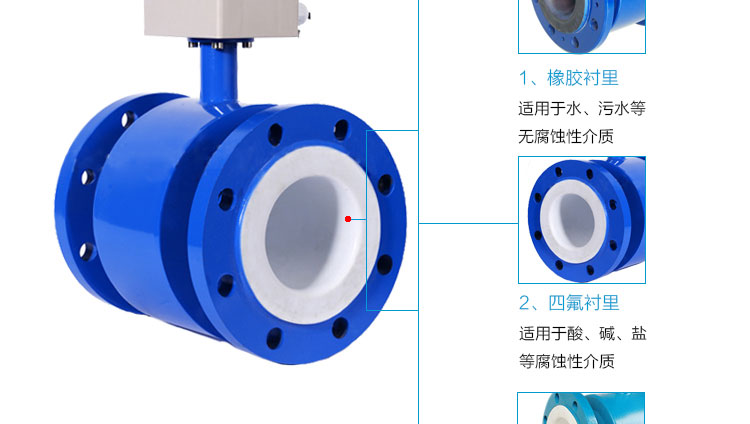

1.  传感器单元：测量管（内衬PTFE、F46、氯丁橡胶等绝缘防腐材料）、励磁线圈、检测电极（316L、哈氏合金、钛、钽等耐腐蚀材质）；无任何可动部件，压损几乎为零。

2.  转换器单元：嵌入式微处理器、LCD显示屏（显示瞬时/累积流量、流速、报警）、红外/按键操作、自诊断、数据存储；支持双向流量测量。

3.  无线通信模块：主流支持NB-IoT、LoRa、4G/5G、GPRS；可接入云平台或SCADA系统，支持Modbus等协议；部分机型可多网冗余。

4.  电源系统：低功耗设计，常采用3.6V锂电池（可连续工作10~15年），也可选DC24V或太阳能供电；电池供电型适合无市电偏远测点。

 三、关键技术参数

| 参数 | 典型值 |

| :--- | :--- |

| 测量介质电导率 | >20 μS/cm（普通型，低电导率需定制） |

| 精度等级 | ±0.2%～±0.5%（高精度），±1.0%（通用型） |

| 流速范围 | 0.05～10 m/s（常规），0.3 m/s起测更稳定 |

| 公称通径 | DN10～DN1200（一体）；DN150+可配插入式 |

| 公称压力 | 0.6～4.0 MPa（可定制高压型） |

| 介质温度 | -10℃～100℃（常规）；高温型可达180℃ |

| 防护等级 | IP65（室内），IP68（潜水/地下井长期浸泡） |

| 通讯协议 | Modbus-RTU，MQTT（云平台常用） |

 四、核心功能与优势

1.  无线远程监控：无需布线，数据自动定时/实时上传至云端，支持手机/电脑远程查看、历史数据追溯、超限报警（短信/APP）；适合跨区域管网、偏远测点。

2.  高精度与抗干扰：双频励磁/低频矩形波励磁技术，抑制管道振动与外界电磁干扰；不受介质粘度、密度、温度、压力变化影响（只要电导率达标）；量程比1:50～1:100。

3.  免维护长寿命：无可动部件，无磨损，故障率低；电极与内衬材质可选，耐受强酸强碱、泥浆、矿浆等恶劣介质；锂电池供电方案维护周期长达10年+。

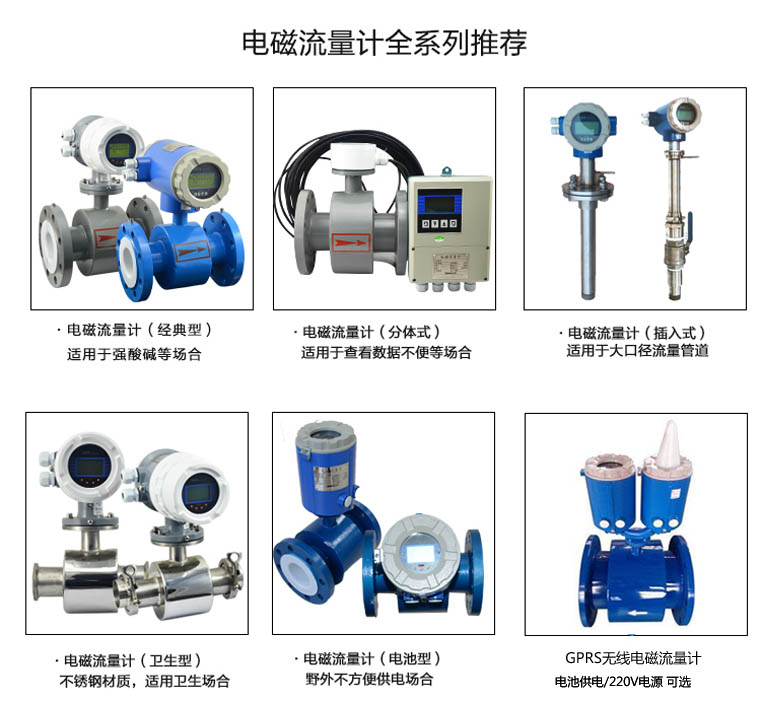

4.  灵活安装与兼容：一体/分体结构；法兰、夹装、插入式安装；可对接现有PLC、DCS系统，支持4-20mA模拟输出+脉冲输出。

 五、典型应用场景

1.  水务行业：城市供水、污水处理厂、管网漏损监测、农业灌溉；

2.  化工/石油：酸碱盐溶液、纸浆、矿浆、原油/成品油的流量计量与监控；

3.  环保监测：工业废水排放总量监测、污染源在线监控；

4.  冶金/电力：循环水、冷却水、酸碱再生液的流量测量。

 六、选型与安装要点

1.  确认介质电导率>20 μS/cm（纯水不可直接测）；

2.  直管段要求：上游≥5×DN，下游≥3×DN，避免在弯头、阀门、泵出口附近安装；

3.  接地要求：传感器单独可靠接地（避免电化学干扰）；

4.  无线模块需确认现场信号强度（NB-IoT/4G需运营商信号覆盖；LoRa适合短距、无公网场景）；

5.  供电方案：偏远无市电选锂电池；有市电优先DC24V，备用电池防断电。
