智能电磁流量计

一、工作原理

基于法拉第电磁感应定律：导电液体（电导率一般≥5μS/cm）流经垂直磁场的测量管时，切割磁力线产生与平均流速成正比的感应电动势 (E=KBVD)（K为仪表常数，B为磁感应强度，V为流速，D为管径）；电极拾取信号，经转换器数字化处理，输出流量数据并显示。现代多采用低频矩形波励磁，有效抑制极化与工频干扰。

 二、结构组成与分类

1.  核心部件：传感器（测量管+电极+励磁线圈+衬里）+ 转换器（信号处理、计算、显示、通讯）

    - 电极材质：316不锈钢、哈氏合金、钛、钽、铂铱合金（适配不同腐蚀介质）

    - 衬里：PTFE（耐强腐蚀）、橡胶（耐磨，适合浆液）、聚氨酯等

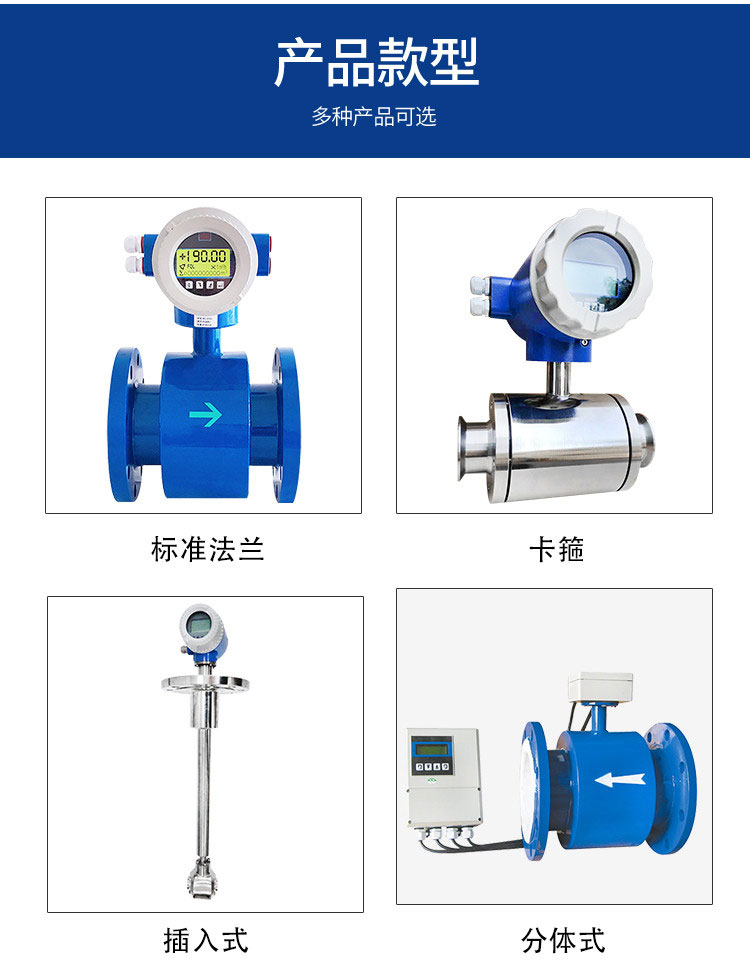

2.  结构形式

    - 一体式：传感器与转换器集成，安装简便，适合空间充足、环境温和场景

    - 分体式：传感器装在现场管道，转换器远程安装（如控制室），抗高温、防爆、潮湿环境优势明显

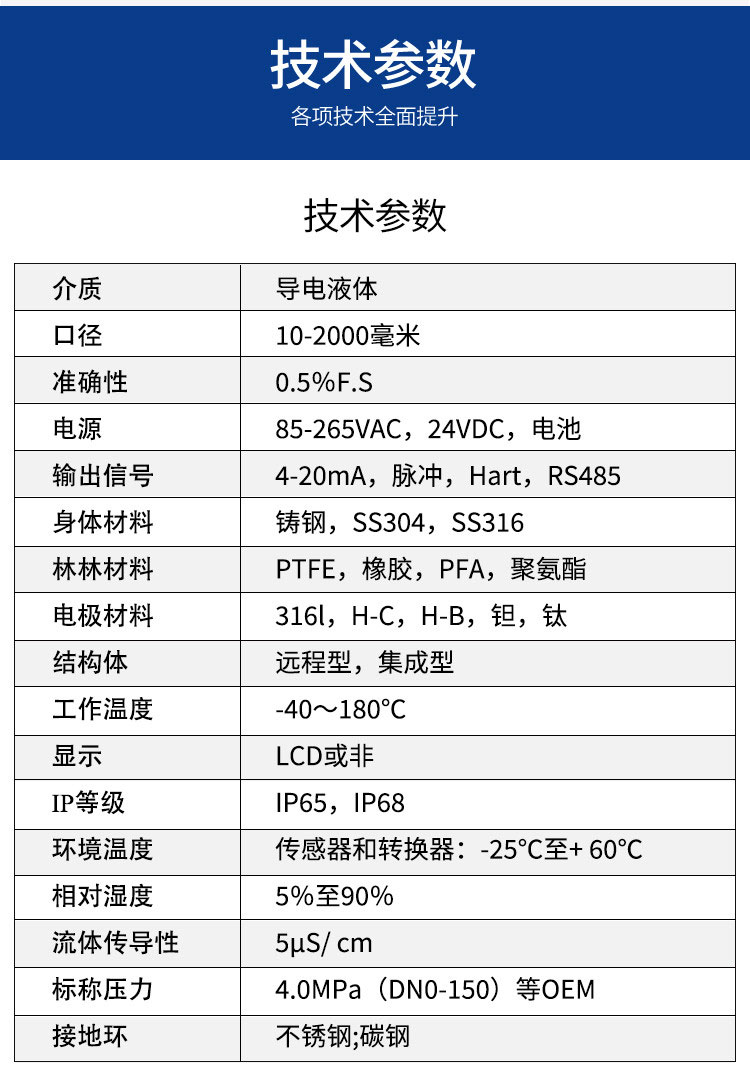

 三、核心技术参数与性能

- 测量精度：常规±0.5%，高精度可达±0.2%~±0.3%

- 流速范围：0.1~10 m/s（部分可达15 m/s），量程比宽（常见1:50~1:200）

- 口径：DN10~DN3000 可选

- 供电：AC 220V 或 DC 24V；输出：4-20mA、脉冲、RS485（Modbus），部分支持 Profibus、HART

- 防护等级：IP65（常规），分体传感器可做到 IP68（潜水）；防爆型可选 Exd 隔爆/Exia 本安

 四、核心优势

1.  测量管内无任何阻流部件，零压损、无堵塞，适合泥浆、矿浆、纸浆等液固两相流

2.  不受流体密度、粘度、温度、压力影响（仅对电导率有要求，不能测气体、油类等低导电介质）

3.  智能功能强：自诊断（电极污染、励磁异常）、空管检测、流量累积、数据存储、远程通讯与监控

4.  响应速度快，可测脉动流

 五、典型应用场景

- 市政：自来水、污水处理厂进出水、污泥回流

- 工业：化工酸碱液、冶金矿浆、造纸纸浆、食品饮料浆液

- 环保/水利：河流、泵站、环保工程流量监测

 六、安装与维护要点

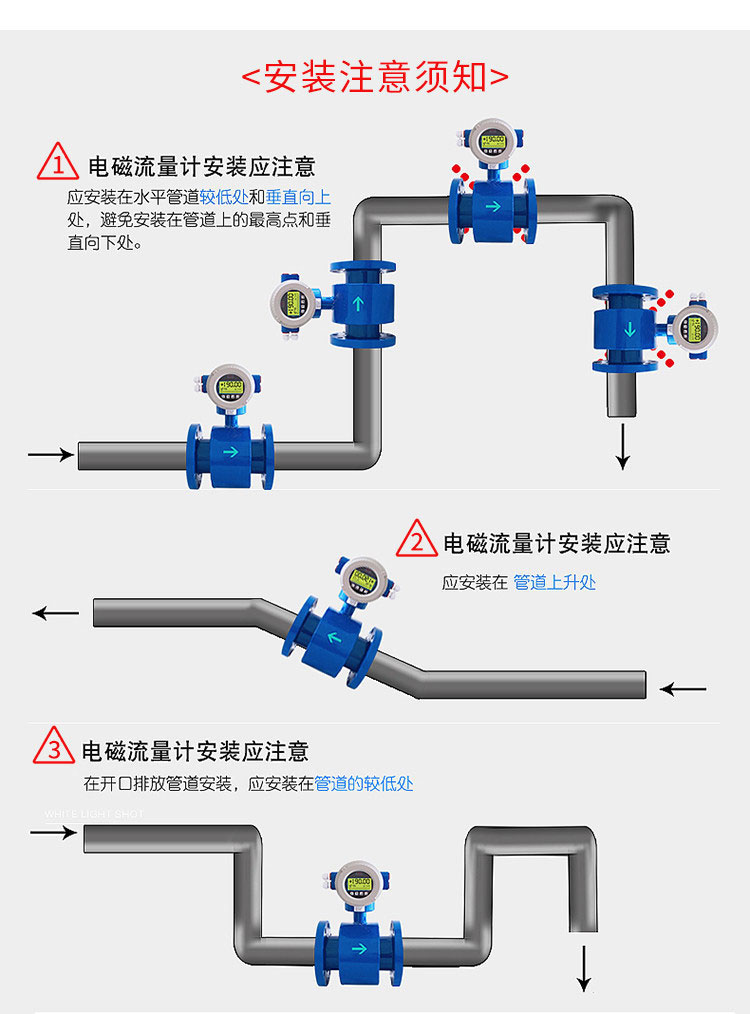

1.  安装：需满管流；推荐水平安装（电极在水平直径处），垂直安装时流体自下而上；直管段一般上游5D、下游3D；必须可靠接地；避免强电磁干扰源

2.  维护：定期检查法兰密封、接线盒；按工况清洗电极；周期校验（一般1~2年一次）；避免用有机溶剂擦拭显示面板

 七、选型注意事项

需明确：介质名称与电导率、温度/压力、管径与流量范围、腐蚀性/磨损性、安装环境（防爆/户外/潮湿）、输出与通讯需求，据此匹配电极、衬里材质及结构形式。
