电缆式浮球液位开关

一、产品概述

电缆式浮球液位开关是一种开关量输出的液位控制仪表，与浮标液位计（连续指示）不同，它主要用于实现液位的上限报警、下限报警或水泵启停控制。其**特点是结构坚固、安装灵活、价格低廉，特别适用于含有杂质、固体漂浮物的污水及工业废水处理场合。

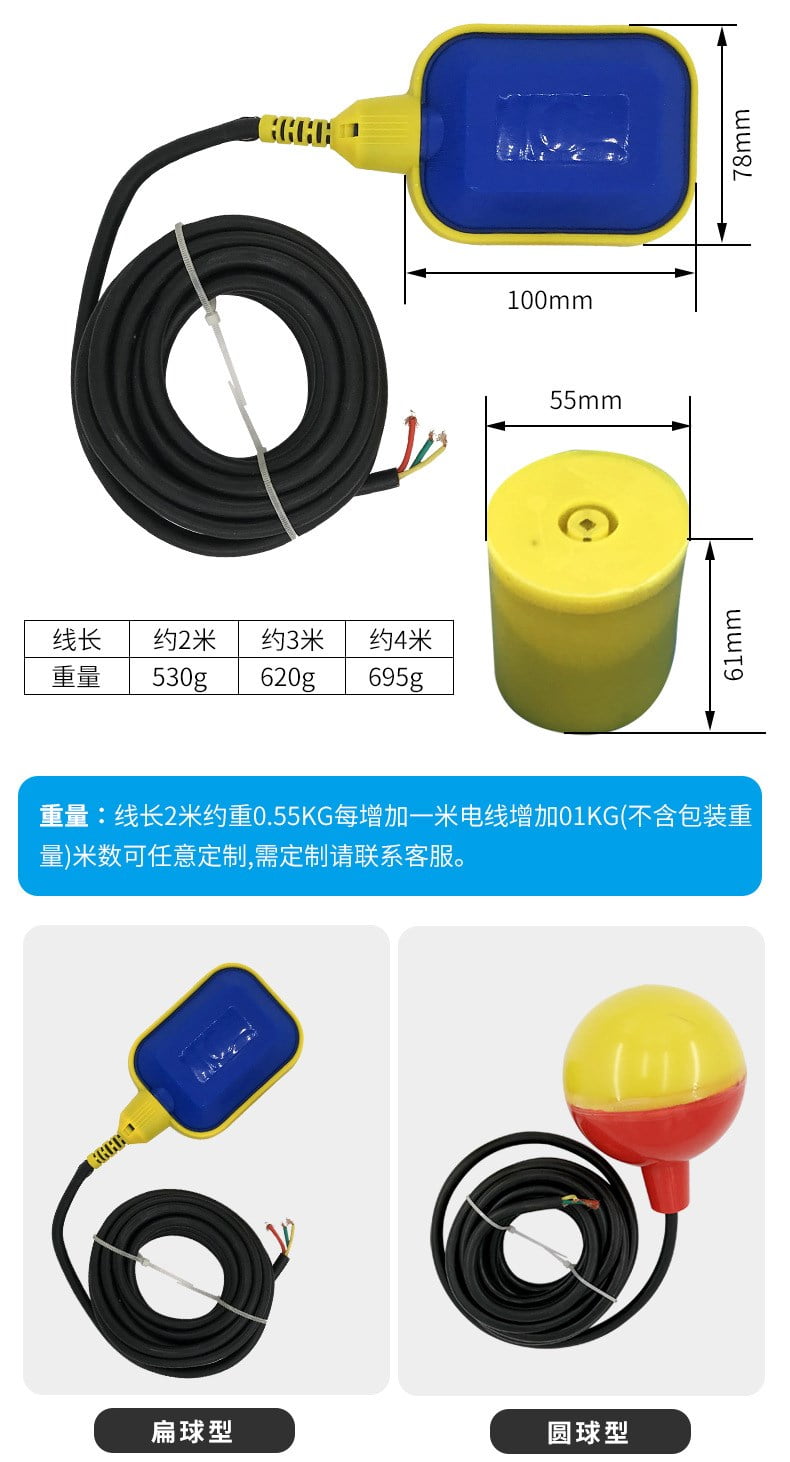

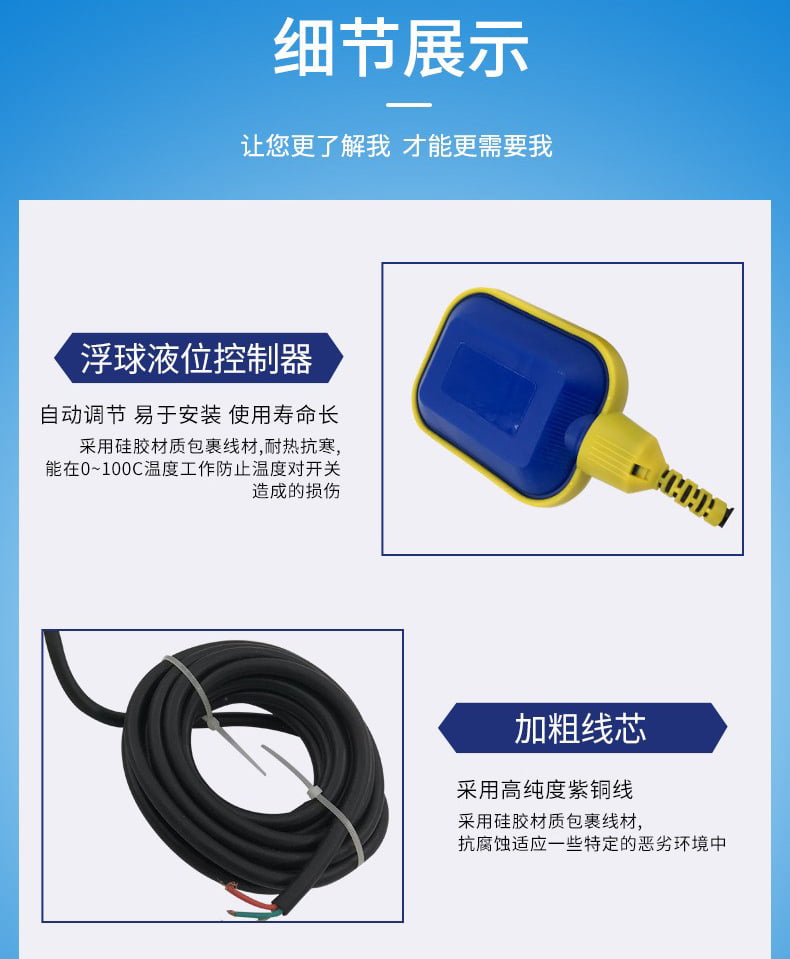

该产品主要由浮球本体（内部封装微动开关）、重型电缆（防水、耐腐蚀）和可调重锤三部分组成。

 二、工作原理

电缆式浮球液位开关基于重力与浮力的平衡原理及角度变化触发机制设计。

1.  **触发方式：浮球内部封装有微动开关或水银开关。当液位变化时，浮球随之升降。当浮球上扬角度达到设定值（**微动开关为28°±2°，水银开关为10°±2°）时，内部的驱动机构会触发开关动作，输出ON或OFF的接点信号。

2.  控制逻辑：

    - 液位上升至设定高点 → 浮球上扬至触发角度 → 开关动作（常开变闭合或常闭变断开）→ 发出停止进水或启动排水指令。

    - 液位下降至设定低点 → 浮球下垂复位 → 开关复位 → 发出启动进水或停止排水指令。

 三、主要**参数

以下是基于市面上主流型号（如CN222、UQK-61等）的典型**指标汇总：

| 参数项 | 典型**指标 | 备注 |

| :--- | :--- | :--- |

| 触点容量 | 10A/250VAC 或 15A/250VAC | 可直接控制1KW以下单相泵，大功率需配合电控箱 |

| 工作温度 | -40℃ ~ 80℃（塑料材质）<br>-40℃ ~ 170℃~350℃（不锈钢/高温型） | 具体视接液材质而定 |

| 工作压力 | ≤0.5MPa ~ 1.0MPa | **用于常压或低压容器 |

| 介质密度 | ≥0.45 g/cm³ ~ ≥0.6 g/cm³ | 低于此密度浮球无法浮起 |

| 控制范围 | 0.2m ~ 40m（可调） | 通过调整电缆长度和重锤位置实现 |

| 防护等级 | IP68 | 可长期浸入液体中工作 |

| 开关寿命 | ≥10万次 ~ 100万次 |  |

| 接液材质 | PP聚丙烯、ABS、304/316L不锈钢 | 根据介质腐蚀性选择 |

 四、接线与安装方法

 1. 接线说明

电缆式浮球开关**配备三芯电缆（如棕色、黑色、蓝色），接线逻辑如下：

- 使用棕色和黑色电线：浮球在下液位时接点接通（常开型）；浮球在上液位时接点断开（常闭型）。

- 使用棕色和蓝色电线：浮球在上液位时接点接通；浮球在下液位时接点断开。

- 注意事项：未使用的电线必须做*绝缘处理，严禁浸入液体中。

 2. 安装要点

该产品**采用悬吊式安装，通过重锤固定控制范围：

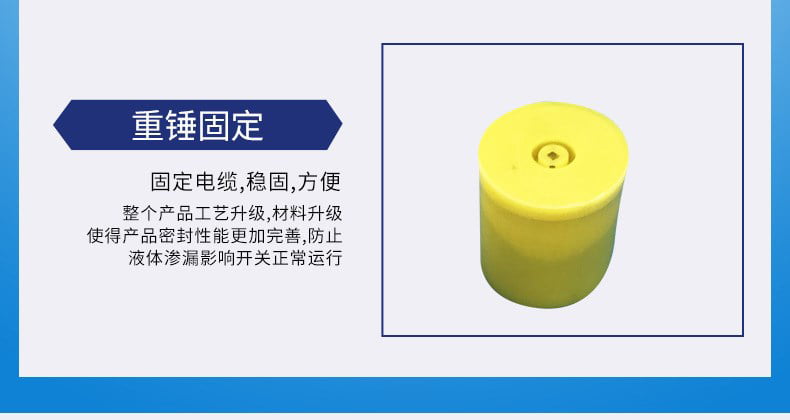

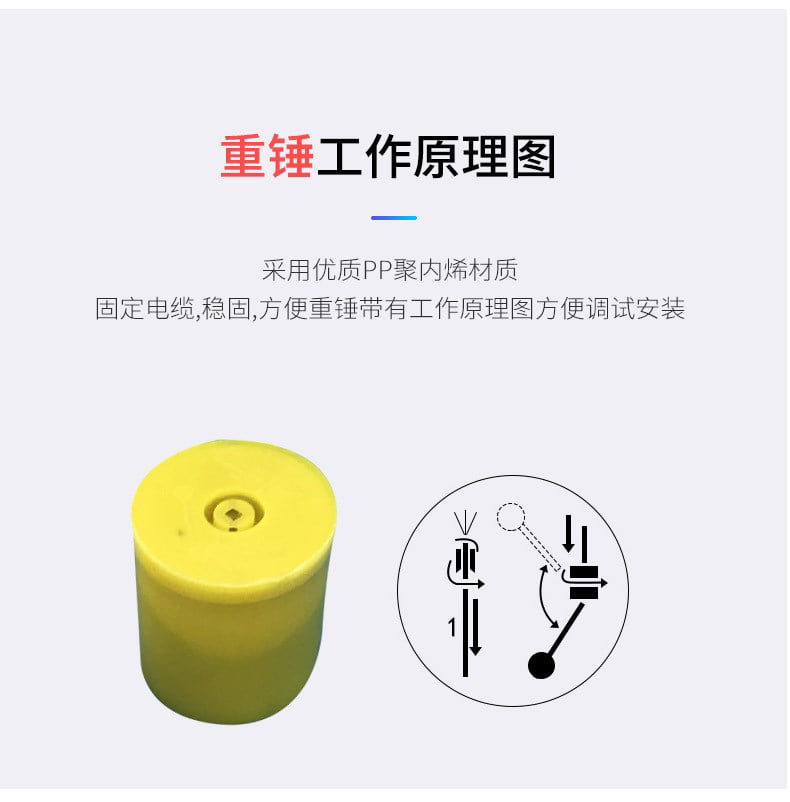

- 重锤固定：将电缆穿过重锤中心孔，将配套的塑胶环套在电缆上所需固定液位的位置，轻推重锤使其卡住塑胶环。重锤的位置决定了液位的*低控制点或*高控制点。

- 动作半径控制：浮球动作所需的长度（a）必须小于槽壁与电缆固定点之间的距离（A），否则浮球无法正常摆动，容易造成误动作。

- 避免干扰：

    - 安装位置应远离进水口，防止水流冲击导致开关频繁误动作。

    - 安装位置应与抽水泵入水口保持适当距离，防止浮球被吸入。

 五、使用注意事项与选型建议

 1. 适用范围

- *势：特别适合污水、废水、含颗粒或纤维杂质的液体，以及长距离、多点控制的场合。

- 限制：不适用于含有*磁性杂质的介质，也不适用于压力波动较大的密闭容器（除非选用高压型号）。

 2. 选型建议

- 常温清水/污水：选用PP塑料材质，性价比高，耐腐蚀。

- 高温/油品/腐蚀性液体：选用304/316L不锈钢材质，并确认耐温范围。

- 控制需求：单点控制选单浮球；如需高低限控制，可选双浮球或多点定制型号。

 3. 安全提醒

- 严禁将电缆接头浸入水中。若电缆长度不够需要中间接头，必须将接头置于控制箱或接线盒内，并确保密封防水。

- 控制大功率设备（如1KW以上水泵）时，建议通过中间继电器或电控箱转接，避免直接接入主回路烧毁开关触点。
