导波雷达液位计

导波雷达液位计是一种接触式物位测量仪表。它与高频雷达液位计*大的区别在于：能量通过探杆或缆绳传导，而非在空间中发射。这使得它在测量低介电常数介质、带搅拌或罐内障碍物复杂的工况中，拥有非接触式雷达无法比拟的*势。

 一、工作原理与**特点

其**技术是时域反射原理：探头（杆或缆）发射低*度、纳秒级的电磁脉冲，脉冲沿导体以光速向下传播。当接触到介质表面时，信号被反射回接收器。通过精确测量脉冲发射到接收的时间差，即可计算出液位高度。

***势：

- 抗干扰能力极*：信号沿导波杆传播，完全不受罐内障碍物、搅拌器、*粉尘、蒸汽和泡沫的影响。

- 低介电常数测量：特别适合测量液化气、溶剂等非接触式雷达难以捕捉的低介电常数介质。

- 界面测量：在油水分离等场景中，能够同时检测上层油与下层水的界面位置。

- 不受罐体形状限制：在小量程、几何形状复杂（如带锥底）或内部有盘管的储罐中表现*异。

 二、主要技术规格与参数

导波雷达的关键参数与其结构和耐温耐压能力密切相关：

| 参数维度 | 技术规格详情 |

| :--- | :--- |

| 频率范围 | **在 100MHz ~ 1.8GHz 之间，脉冲能量集中，衰减慢 |

| 测量范围 | 杆式探头：*长约 6米；缆式探头：*长可达 30米（部分可达35米） |

| 测量精度 | 一般为 ±3mm 至 ±5mm，重复性可达±1mm |

| 过程温度 | 范围覆盖 -40℃ ~ 250℃，特殊高温型可达 550℃ |

| 过程压力 | *高耐压可达 4.0MPa（约40bar），特殊高压型可达 40MPa |

| 输出信号 | 标配 4-20mA，支持 HART、RS485/Modbus 等通讯协议 |

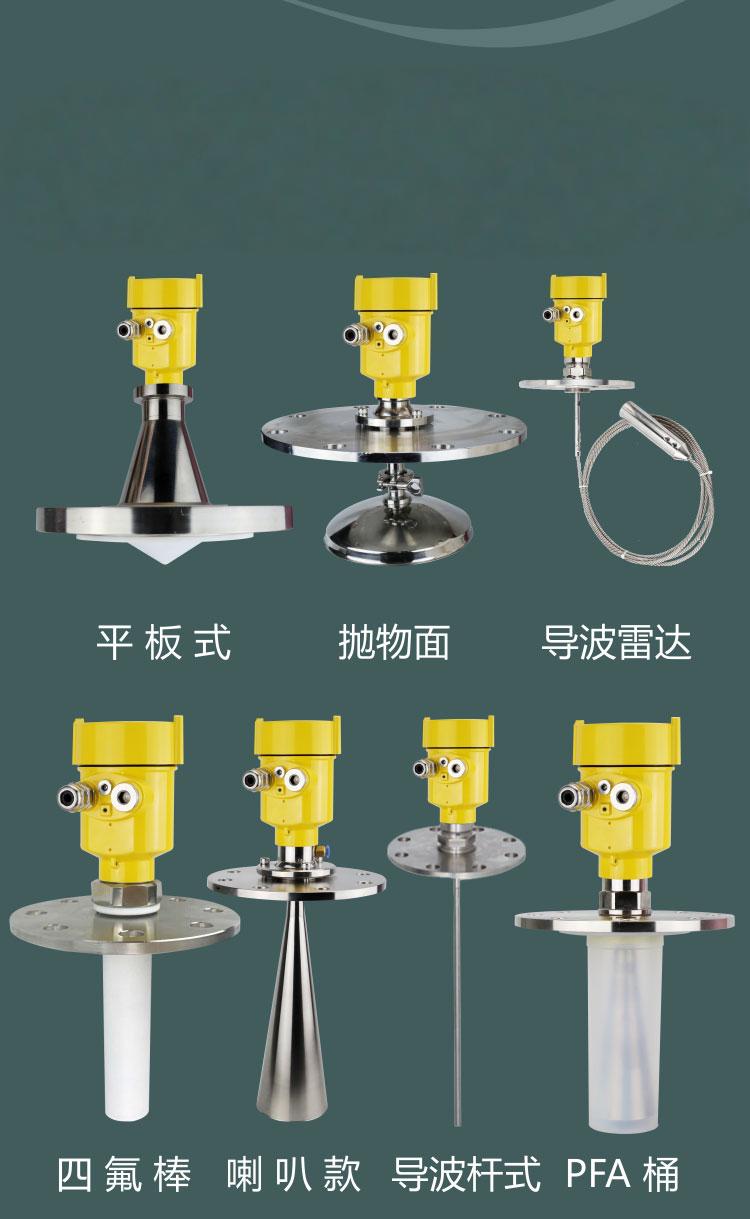

 三、探头类型与选型指南

导波雷达的“天线”分为三种主要形态，直接决定了其适用场景：

| 探头类型 | 特点与*势 | 适用场景与限制 |

| :--- | :--- | :--- |

| 杆式探头 | 刚性结构，不易弯曲，耐冲刷。量程** ≤ 6米 | 适合小量程储罐、腐蚀性液体。不适用于高粘度介质（易挂料形成拉杆） |

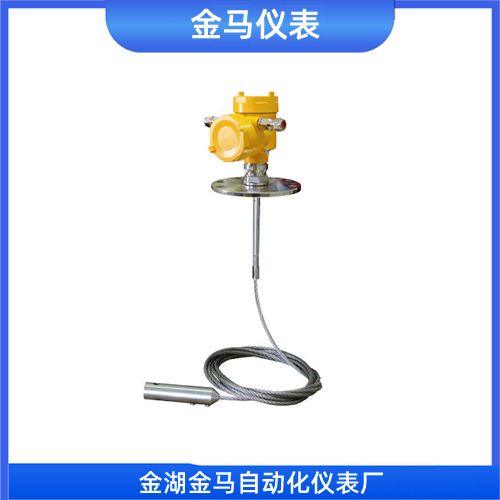

| 缆式探头 | 柔性结构，运输方便，量程可达30米。底部配有配重块拉直 | 适合大量程储罐、深井。不适用于高粘度或易结晶介质（易导致缆绳粘连） |

| 同轴探头 | 测量精度*高，信号**。由内外管组成，能量完全封闭 | 适合低介电常数介质（如液化气）。成本较高，需注意防止物料堵塞内管 |

 四、典型产品系列与推荐
