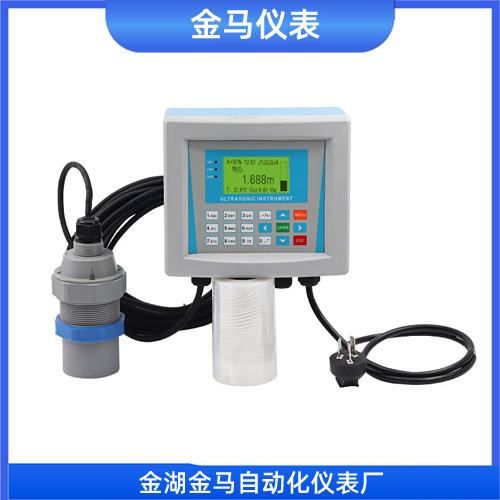

分体式超声波液位计

一、工作原理与技术**

分体式超声波液位计基于超声波脉冲时间差测距原理。探头垂直向液面发射高频超声波脉冲，声波遇到介质表面反射后被同一探头接收，主机通过计算发射到接收的时间差（T），结合当前环境下的声速（C），按公式 距离 = C × T / 2 计算出液面至探头的距离，*终换算为实际液位。

**技术包含三大保障机制：

- 自动温度补偿：内置温度传感器实时修正声速（声速随温度变化公式：C=331.5+0.6×T），确保宽温域下测量精度稳定

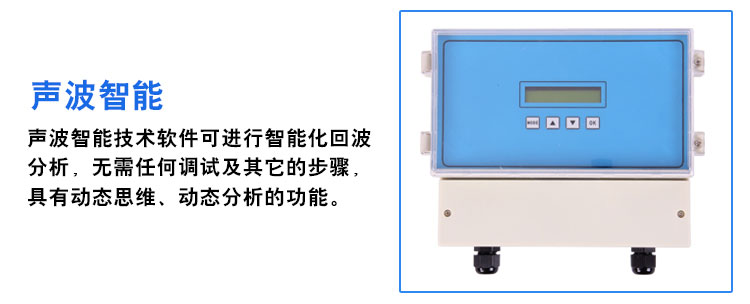

- 智能回波分析：采用动态阈值调整与多路径回波抑制算法，自动过滤搅拌桨、管道等障碍物产生的虚假回波

- 多频段自适应：支持20kHz-1MHz频率调节，可根据泡沫、蒸汽等介质特性选择*佳工作频段

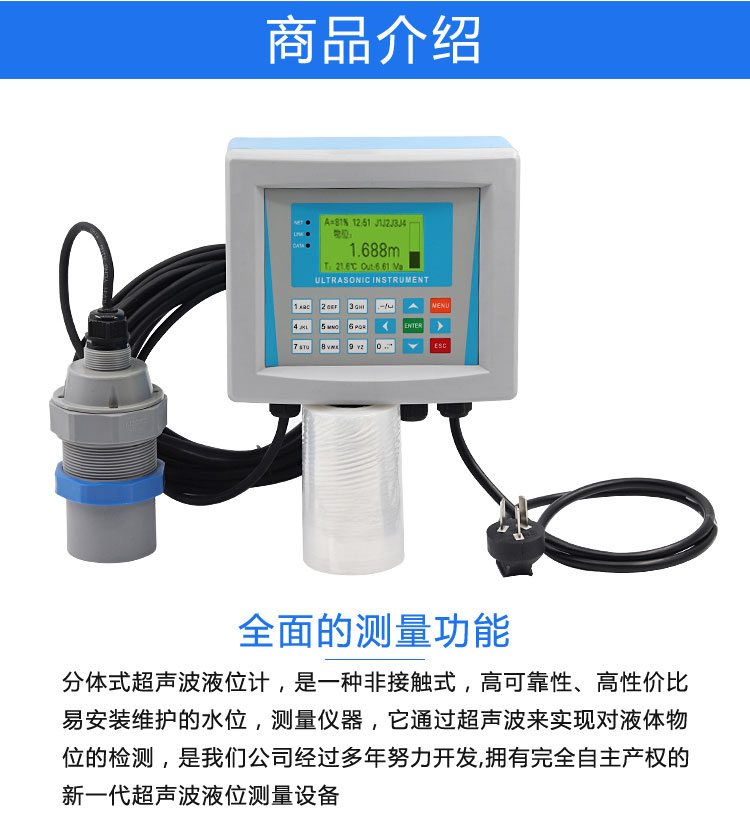

 二、产品结构

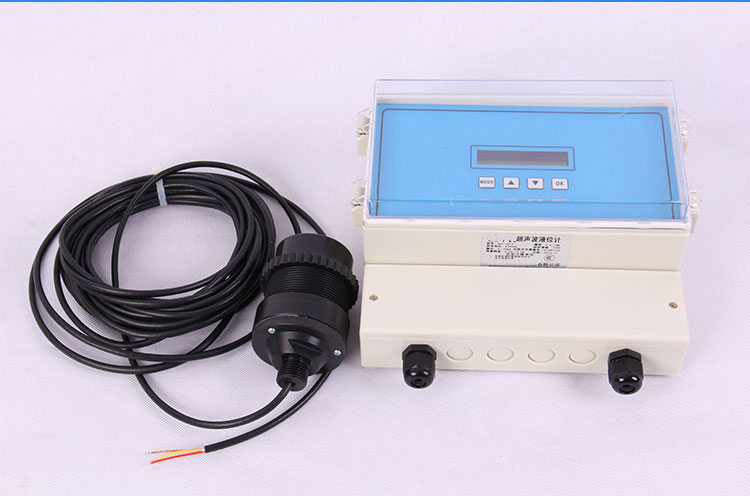

分体式结构由以下三部分构成：

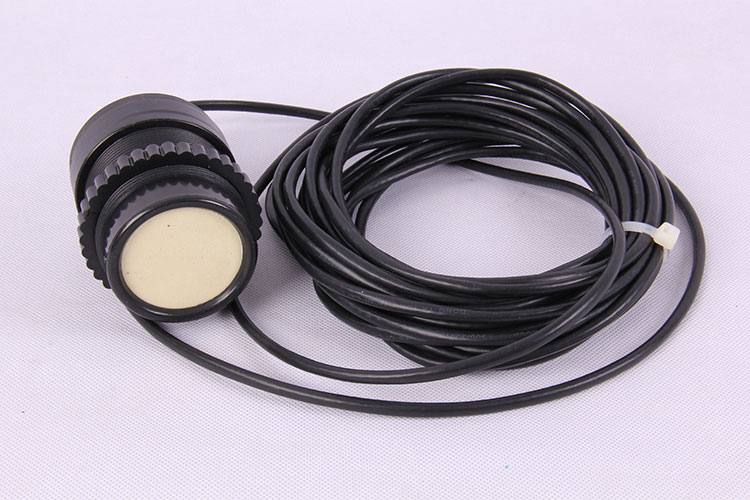

1. 探头（换能器）

负责超声波的发射与接收，**安装在测量现场。材质上，常规型采用ABS，防腐型采用PVDF/PTFE（可耐受pH1-14*酸碱）。防护等级高达IP68，可长期浸没于液体中。量程覆盖0.25m至70m，声波束角一般≤10°（可定制5°窄波束）。

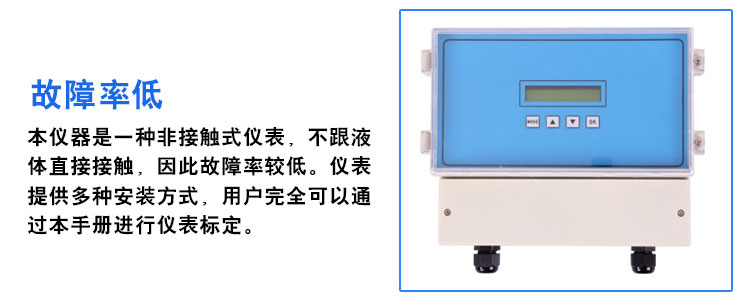

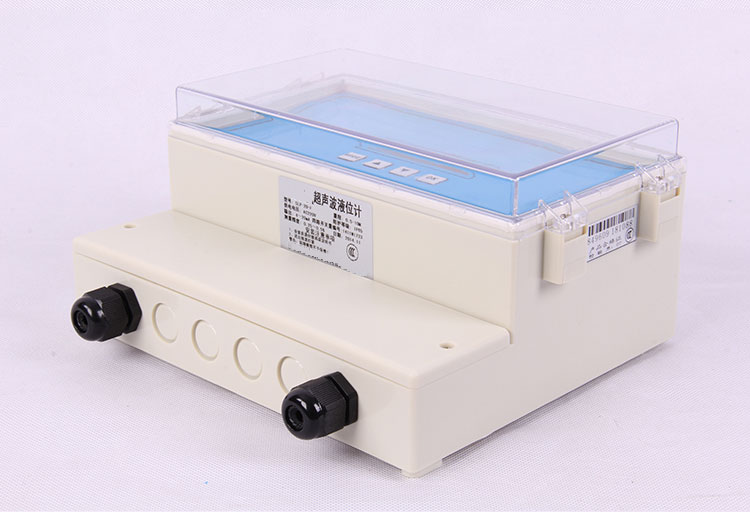

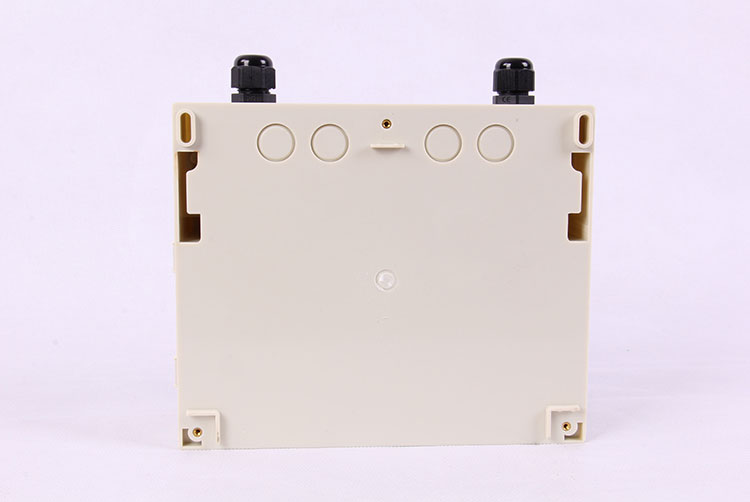

2. 主机（变送器）

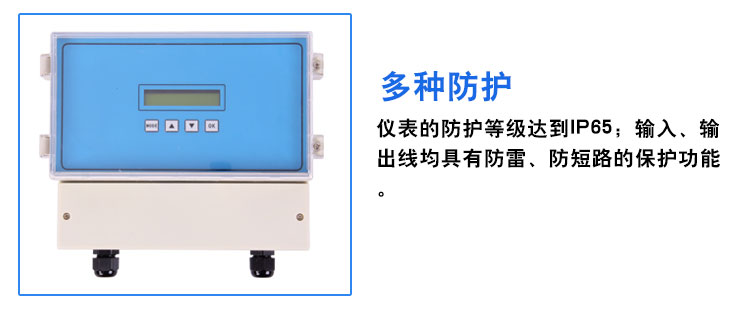

负责信号处理、数据显示与输出，安装在控制室或配电箱内。采用工业级微处理器，配备LCD/LED显示屏（部分支持中文菜单），具备故障自诊断功能（如F00F无回波报警）。防护等级一般为IP65，可抵御粉尘与喷淋。

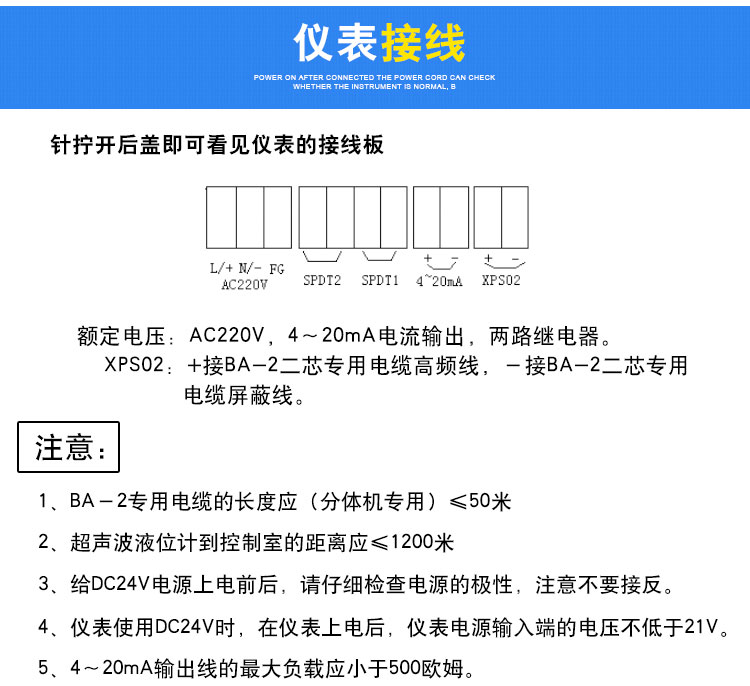

3. 连接电缆

采用双绞屏蔽结构，标配长度10米，*长可定制100米。具有抗电磁/射频干扰能力，耐温范围-40℃至+85℃。

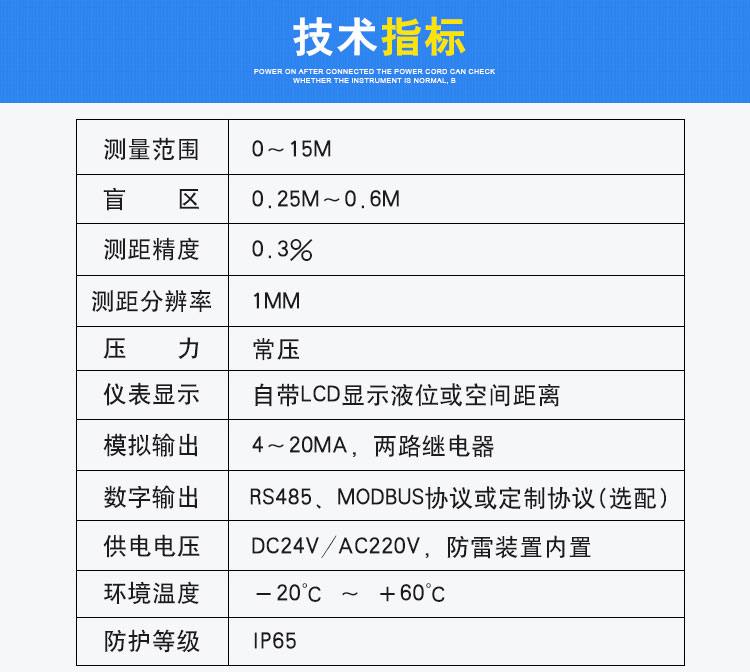

 三、技术参数与规格

| 参数维度 | 典型规格 | 备注 |

|---------|---------|------|

| 量程 | 0.25m～70m | 固体料位测量约为液位量程的1/2～2/3 |

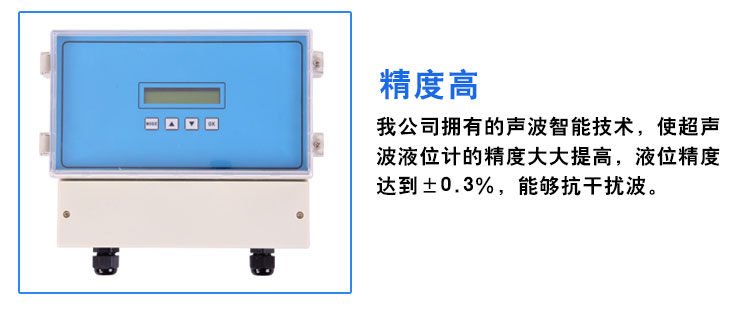

| 测量精度 | ±0.2%～±0.5%FS | 分辨率*高1mm |

| 盲区 | 0.25m～1m | *高液位不得进入盲区范围 |

| 工作温度 | 探头：-30℃～80℃，主机：-20℃～60℃ | 部分型号支持更宽范围 |

| 防护等级 | 主机IP65，探头IP68 | 探头可长期浸没 |

| 输出信号 | 4-20mA（HART协议可选）、RS485/Modbus、继电器 | 部分支持2路模拟量+RS485+多组继电器组合输出 |

| 供电电源 | 220VAC或24VDC | 可选太阳能供电，功耗≤3W |

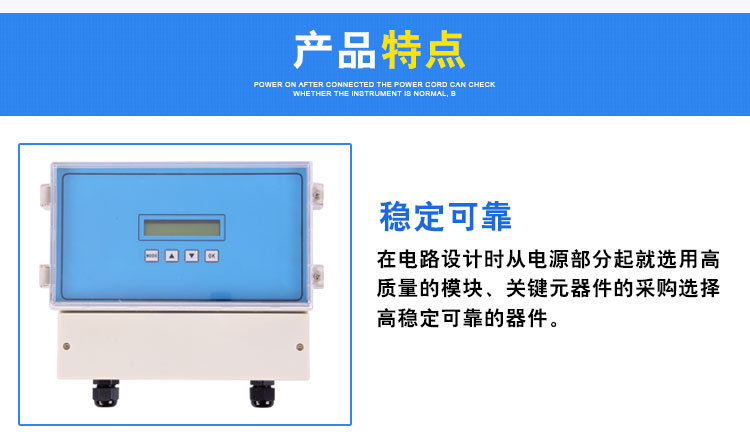

 四、**功能与*势

- 分体式设计：探头与主机分离，探头可安装于**区或户外恶劣环境（IP68），主机置于控制室便于操作维护，有效避免气体腐蚀、高温高湿对电子元件的损害

- *抗干扰能力：虚假回波抑制算法可学习并过滤容器内障碍物反射；窄波束设计（≤10°）减少侧壁反射干扰

- **的介质适应性：非接触测量，适用于酸碱腐蚀液、粘稠介质（糖浆、牛奶）、污水、食品液体等，探头防腐材质可选

- 智能诊断与补偿：全量程自动温度补偿、压力校准，故障代码提示便于快速维护

 五、典型应用场景

1. 化工行业

监测盐酸、硫酸等*腐蚀介质储罐，探头采用PVDF/PTFE防腐材质，主机可选**型（Ex dⅡBT4），避免接触式仪表的腐蚀风险和安全隐患。

2. 水处理与环保

用于污水处理厂调节池、沉淀池、地下窨井等，探头IP68全密封结构可长期浸没，耐潮湿腐蚀，使用寿命较传统设备提升3-5年。

3. 食品饮料

测量糖浆、牛奶等粘稠介质，卫生级探头设计符合FDA要求，非接触测量避免交叉污染。

4. 能源与水利

水电站水库、热电厂冷却塔的远距离液位监测（*大70米量程），支持太阳能供电与无线传输，**偏远地区部署需求。

5. 矿业与电力

固体料位（如粉煤灰、矿石）测量，抗粉尘干扰设计，可配套PLC系统实现自动化调度。

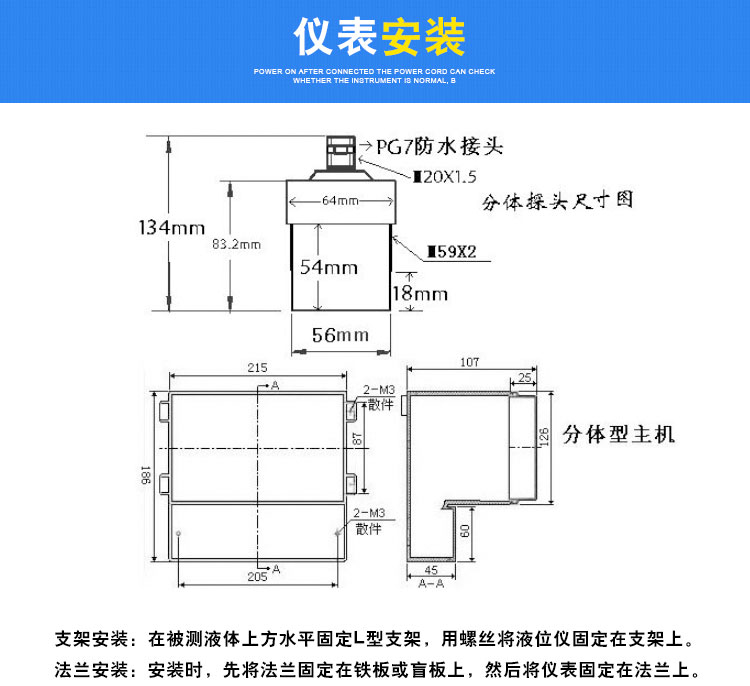

 六、安装注意事项

- 避开盲区：*高液位必须大于盲区距离（**0.3-1米），否则无法测量

- 垂直对准：探头发射面应与液面保持平行，倾斜角≤3°

- 远离干扰源：避免安装在进料口正上方、搅拌器附近或容器中央（拱形罐顶易产生多次反射），应与罐壁保持至少0.3米距离

- 防雷与遮阳：室外安装建议加装遮阳罩和专用防雷装置，延长仪表寿命

- 导波管应用：对于泡沫多、液面波动大或存在*气流的工况，可使用导波管安装（管径大于探头外径且内壁光滑）以稳定测量
