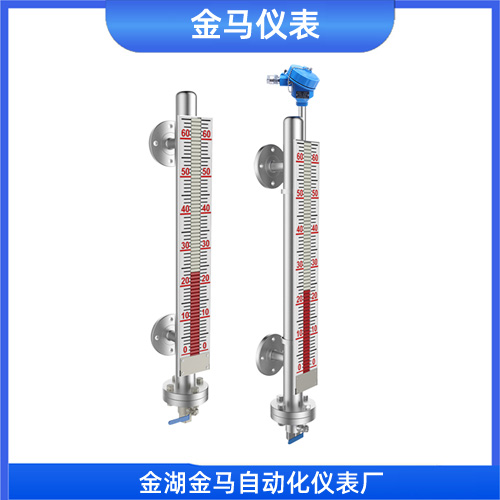

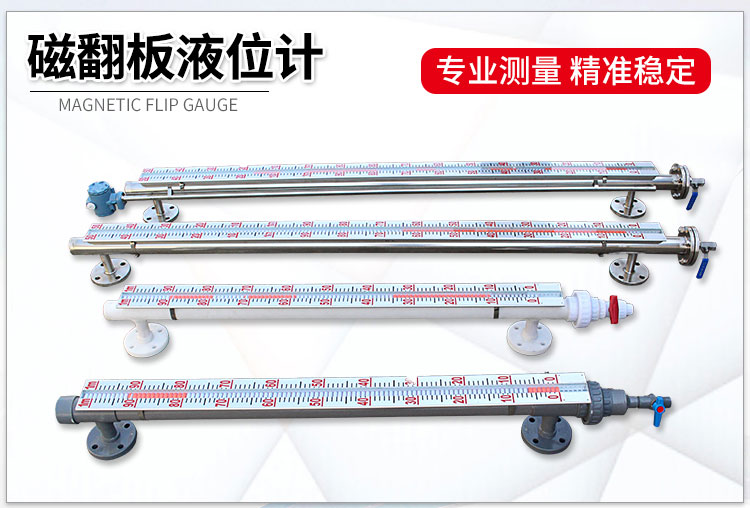

顶装磁翻板液位计

1. 工作原理：浮力与磁性的精妙结合

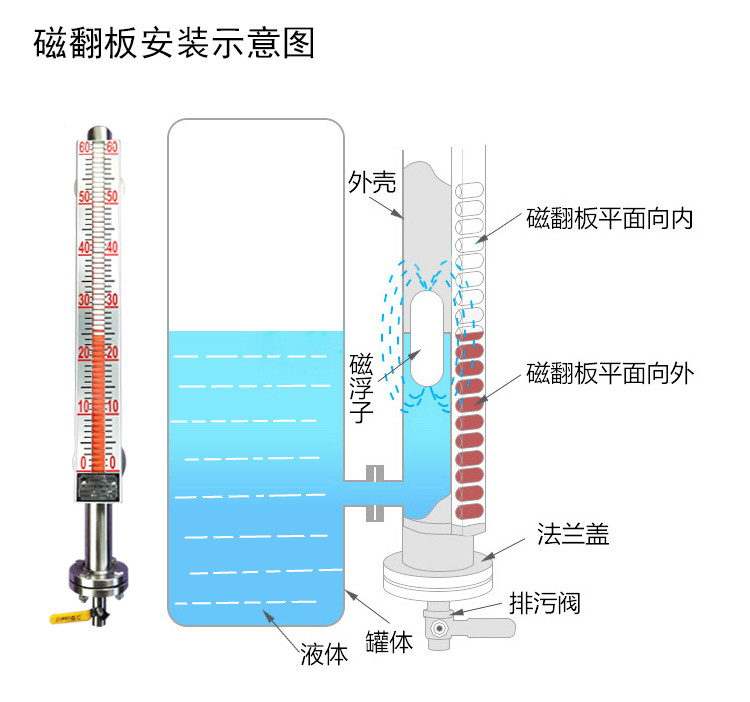

顶装磁翻板液位计的工作原理基于浮力原理和磁耦合作用 。

- 随液而动：一个内部装有磁钢的浮球组件，通过连杆与顶部的永磁体相连。当容器内液位升降时，浮球受到的浮力改变，带动连杆**的永磁体在密闭的导管内做同步的上下移动 。

- 磁耦合传递：导管外的翻柱显示器内装有一排排红、白双色的磁性翻柱。顶杆磁钢的位置变化，通过磁耦合作用，驱动外部对应的翻柱翻转 。

- 直观显示：当液位上升时，翻柱由白色翻转为红色；液位下降时，由红色翻转为白色。红白交界的清晰界线，就是容器内液位的实际高度 。

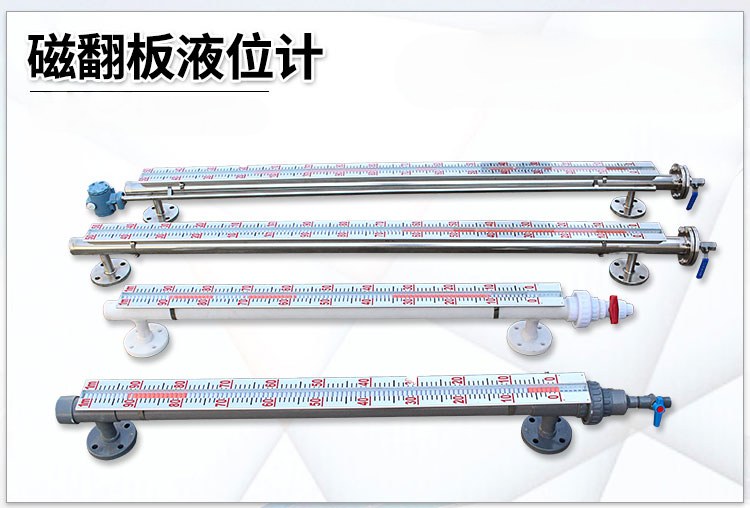

2. 结构与组成：四大**部件

顶装磁翻板液位计主要由以下四部分构成 ：

- 浮球组件：位于容器内部，直接接触被测介质，是感受液位变化的敏感元件。

- 导向与护导管：引导浮球组件垂直上下运动，保*测量的稳定性 。

- 翻柱显示器：捆绑在护导管外侧，通过红白翻柱的翻转提供清晰的就地显示。其观察方向**可调，方便读数 。

- 可选配的远传装置：可捆绑安装干簧管远传变送器或液位开关，将液位信号转换为4-20mA**信号输出，或实现高、低液位报警功能，接入DCS或PLC系统进行集中控制 。

3. **特点与适用场景

**特点

- 解决特殊安装难题：这是它*大的价值所在。专为地下储罐、卧式罐以及顶部空间有限、不宜侧面开孔的容器设计 。

- 介质适应性*：特别适合测量粘度较大的液体，因为其垂直的导向结构不易被粘稠介质卡住 。

- 安全可靠：显示器与介质完全隔离，无泄漏风险，尤其适用于易燃、易爆、有毒、*腐蚀性的介质 。

- 安装灵活：显示器观察方向可任意改变，方便在不同位置读取液位 。

典型应用场景

- 石油化工：地下原料油罐、中间罐、地下溶剂罐的液位测量 。

- 医药食品：各种不允许侧面开窗的密闭反应釜、储罐。

- 公用工程：地下水池、污水池的液位监控。

4. 主要技术参数

不同厂家和型号的参数略有差异，以下为综合多个来源的典型参数范围，供您参考：

| 参数项目 | 典型参数范围 | 备注/来源 |

| :--- | :--- | :--- |

| 测量范围 | 0.3 ~ 6 米 | 部分厂家可达5米  |

| 介质密度 | ≥ 0.5 g/cm³ | 密度过低浮力不足可能无法驱动  |

| 工作温度 | -40℃ ~ 350℃ | 取决于密封和材质  |

| 工作压力 | ≤ 4.0 MPa | 部分型号可达32MPa  |

| 测量精度 | ±10 mm | 翻柱间距决定了基本精度  |

| 主体材质 | 304、316L、304衬PTFE、ABS、PP等 | 根据介质腐蚀性选择  |

| 输出信号 | 4-20mA、HART、RS485、开关量信号 | 选配远传变送器或开关实现  |

5. 选型与安装维护要点

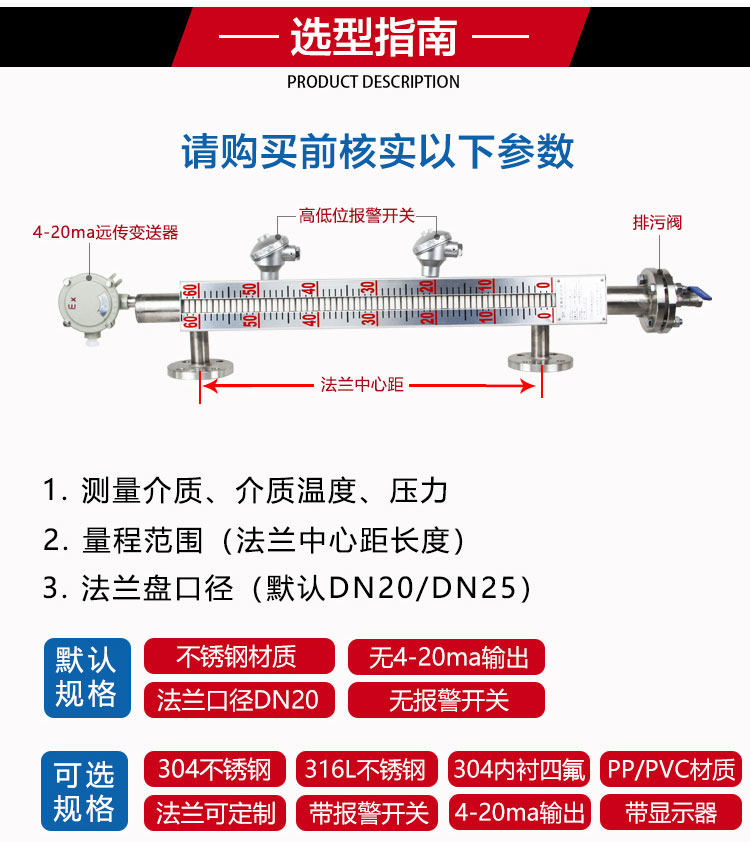

选型要点

1.  确认**工况：准确提供介质的密度（必须≥0.5g/cm³）、温度、压力和腐蚀性，这是选型的基石 。

2.  确定量程和插入深度：根据储罐高度和安装位置，明确测量范围（法兰到*低液位的距离）和浮球组件的总插入深度 。

3.  选择功能：是否需要远传信号（4-20mA）？是否需要高/低液位报警开关？是否需要**（本安Exia或隔爆Exd）？ 。

4.  注意盲区：在结构上，浮球运动的*上端和*下端存在无法准确指示的盲区。选型和读数时需考虑补偿，**厂家出厂时已对零位进行迁移 。

安装与维护须知

- 垂直安装：必须保*导向管垂直，以确保浮球组件上下运动顺畅 。

- 避免磁场干扰：安装位置周围不允许有*导磁体，否则会影响磁耦合的准确性 。

- 初装校准：安装完毕后，需用磁钢沿着显示器滑动一次，将翻柱*制归零（零位以下为红色，零位以上为白色） 。

- 缓慢投用：投用时，应先缓慢打开阀门让介质平稳进入，避免浮球被快速冲击导致翻柱乱翻 。

- 定期清洗：对于脏污介质，应定期打开排污法兰，清洗主导管内的沉淀物，防止浮子卡阻 。
