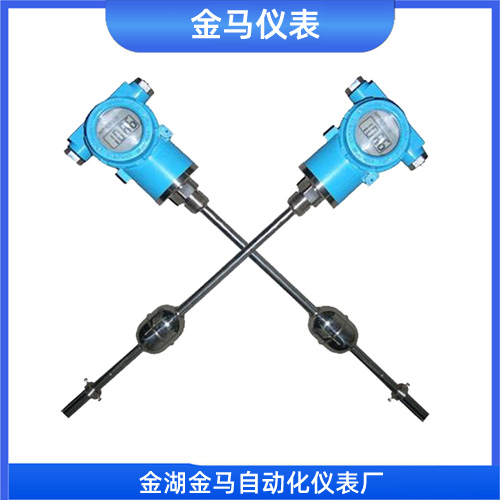

磁致伸缩液位计

磁致伸缩液位计详细产品介绍

 1. 工作原理：时间飞行技术的应用

磁致伸缩液位计的**工作原理基于“磁致伸缩效应”与“飞行时间”测量技术。其工作流程可以分解为以下几个步骤：

- 激励脉冲发射：位于仪表顶部的电子单元以固定间隔产生一个低电流的询问脉冲（也称起始脉冲），该脉冲沿着一根特殊的传感器线——波导丝向下传输，并在其周围产生一个环形脉冲磁场 。

- 磁场相遇与扭力波产生：在储罐内，一个内部封装有永磁铁的磁性浮子会随着液位的变化而上下浮动。浮子自身的永磁场与询问脉冲产生的磁场在波导丝上相遇。根据磁致伸缩原理，这两个磁场的相互作用会瞬间在波导丝上产生一个扭转应变脉冲，也叫扭力波 。

- 回波检测与计时：这个扭力波以固定的声速（约2830m/s）从产生点沿波导丝向两端传播。向上传播的扭力波被电子单元中的拾能机构（如检测线圈）接收并转换为返回脉冲信号 。

- 液位计算：微处理器精确测量起始脉冲发出到返回脉冲被接收之间的时间差。由于扭力波的传播速度是已知的恒定值，根据公式 `距离 = 速度 × 时间`，即可精确计算出脉冲产生点（即浮子位置）与电子单元之间的距离，从而得出当前的液位值 。

这种测量方式是一种**位置输出，测量结果直接源于物理时间量的转换，因此具有**的稳定性和精度 。

 2. **技术*势

磁致伸缩液位计之所以在工业领域备受青睐，源于其一系列**的技术*势：

- 超高精度：它是目前精度*高的液位测量仪表**，被公认为计量级仪表 。其非线性误差**可低至±0.05%F.S. 甚至更高，重复性误差和迟滞可*于±0.002%F.S. 。对于**精度，许多**如ABB，可达到全量程的±0.01% 或 ±1.27mm 。

- 多点测量能力：一个仪表可以同时测量液位和界面。如果使用两个不同密度的浮子，一个漂浮在总液面上，另一个悬浮在不同液体的分界面上，仪表即可同时输出总液位高度和界面位置 。部分产品还可选配内置的RTD温度传感器，实现液位、界面、温度的一体化多点测量 。

- 高稳定性与可靠性：采用非接触式测量，波导丝与浮子无机械接触，避免了磨损和摩擦，大大延长了传感器的使用寿命 。由于是**量输出，仪表在断电重启后无需重新标定或归零，减少了维护工作量 。

- **的适应性：通过选用不同的材质和结构，可以适应高温（*高可达427°C）、高压（*高可达20.4MPa或2400psig）、**温（低至-195.5°C）以及腐蚀性介质等多种苛刻的工业环境 。

- 丰富的输出与通讯协议：支持多种信号输出方式，以**不同控制系统的需求。常见的输出包括4-20mA模拟信号、0-5/10V电压信号，以及HART、Modbus、RS485等数字通讯协议 。

 3. 关键性能指标与参数

不同型号和**的磁致伸缩液位计在性能上略有差异，以下是一些具有代表性的关键指标汇总：

| 性能参数 | 典型指标/范围 | 备注/示例 |

| :--- | :--- | :--- |

| 测量精度 | ±0.01% F.S. 或 ±1.27mm | 取较大者  |

| 重复性 | ±0.005% F.S. 或 ±0.305mm | 取较大者  |

| 分辨率 | *高可达 0.0015% F.S. (如5μm) | 取决于D/A转换和量程  |

| 量程范围 | 刚性杆：0~15m；柔性杆：可达22-23m | 刚性杆如0.3~15m  |

| 供电电源 | 典型 +24V DC | 范围12~36V DC不等  |

| 工作温度 | 电子单元：-40~85°C；探头：可定制 | 探头高温型可达426°C，低温型-195°C  |

| 温度影响 | <0.007% F.S./℃ | 温度变化对零点的影响  |

| 防护/**等级 | 防护IP66/IP67；**Exd II CT6等 | 适用于室内外及易燃易爆环境  |

 4. 结构与材质

磁致伸缩液位计的结构设计充分考虑了工业现场的安装灵活性和环境适应性。

- 主要组成部分：**由带显示和接线端子的电子仓、内部封装了波导丝和测量电路的探杆（分为刚性和柔性两种）以及磁性浮子组成 。

- 材质选择：

    - 探杆/接液材质：*常用的是304或316/316L不锈钢，具有良*的通用耐腐蚀性。对于*腐蚀性介质，可选用聚四氟乙烯（特氟龙）包覆的探杆，或是哈氏合金 C-276、Alloy 20 等**合金材质 。

    - 电子仓外壳：多采用铸造铝合金（带涂层）或不锈钢，以提供坚固的保护和良*的散热 。

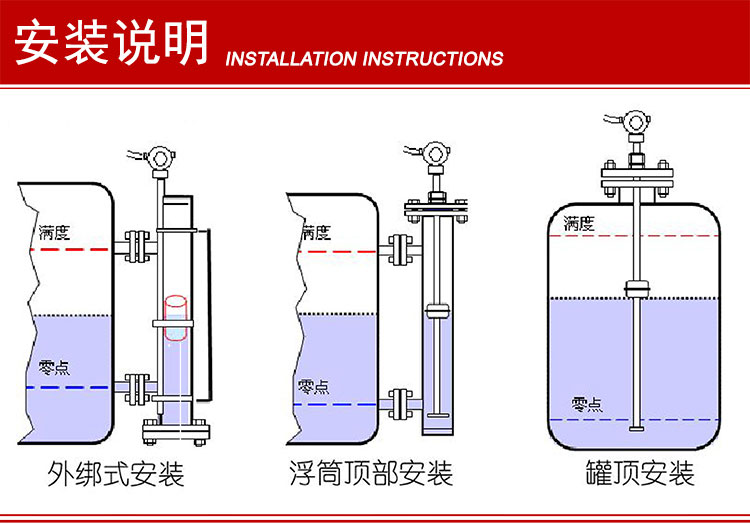

- 安装方式：安装接口非常灵活，主要包括螺纹连接（如3/4英寸MNPT、M20x1.5）和法兰安装，以适应不同容器和管道的连接需求 。
