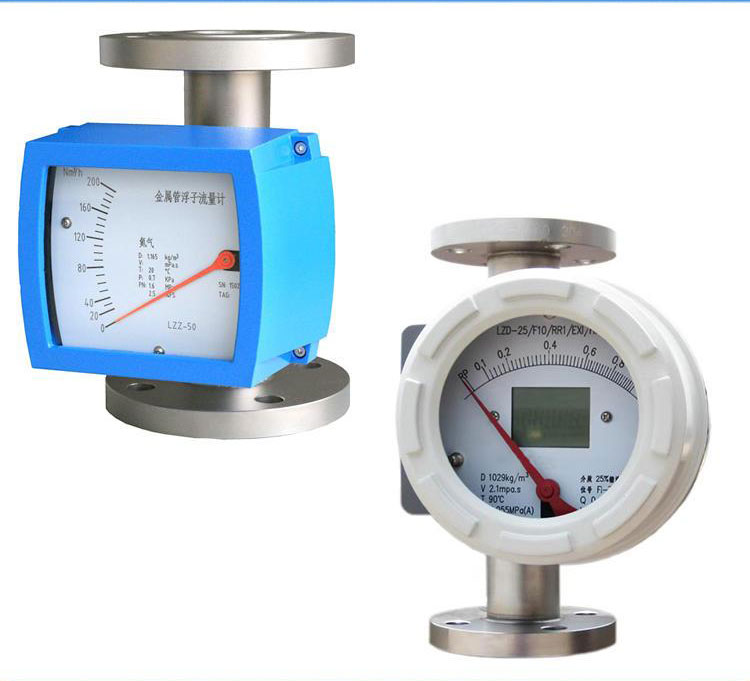

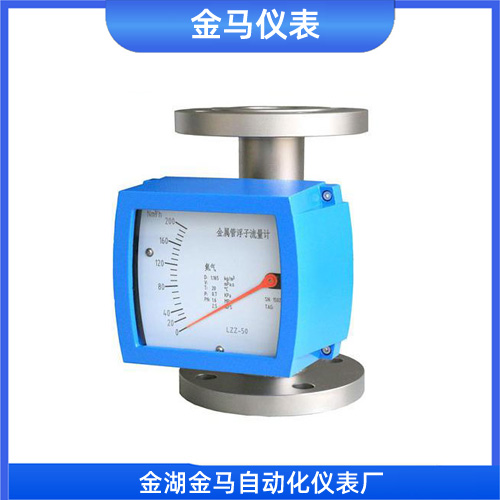

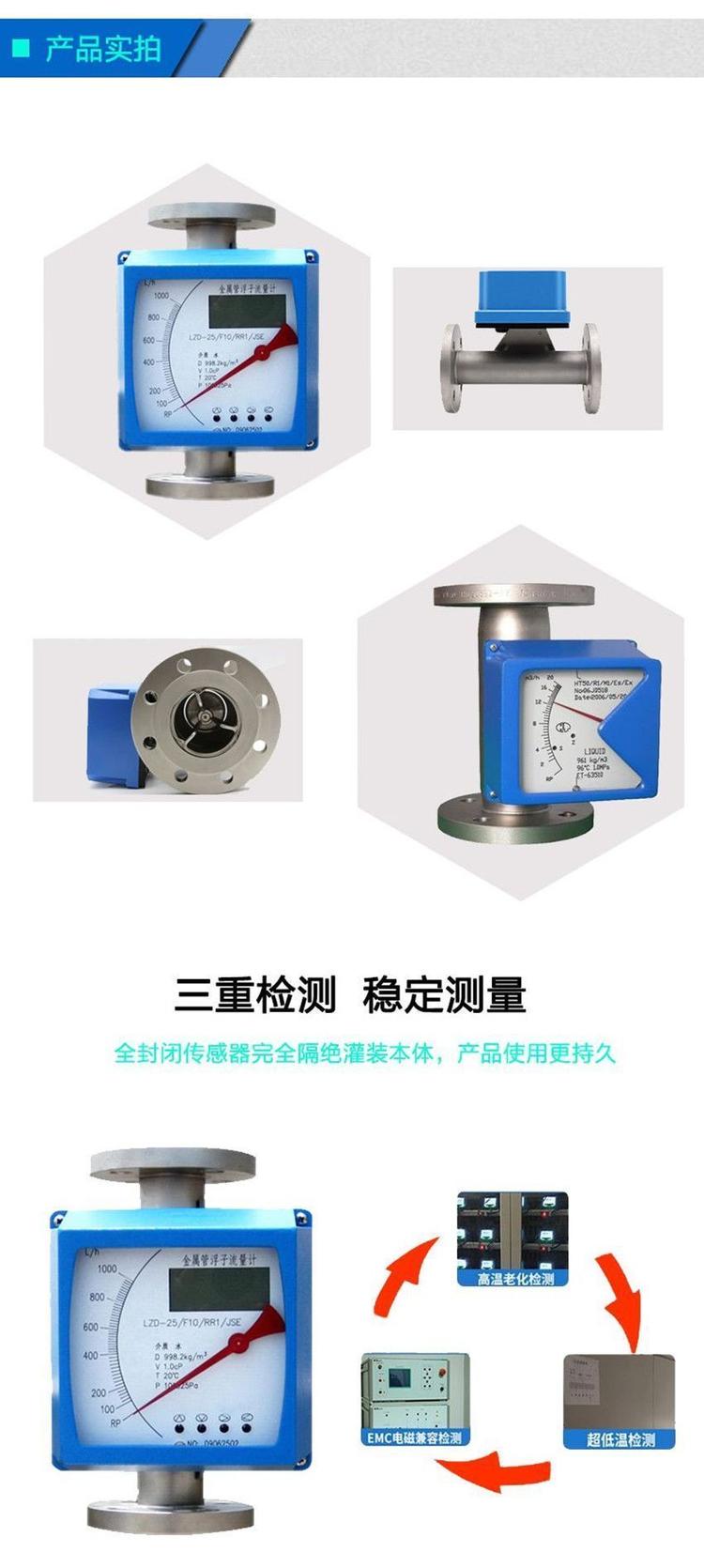

金属浮子流量计

一、产品概述

金属浮子流量计（型号：JM-LZ)又称金属管转子流量计或金属管浮子流量计，是工业自动化过程控制中常用的一种变面积式流量测量仪表。与传统的玻璃转子流量计相比，它采用全金属结构，具有耐高压、耐高温、耐腐蚀、安全感*等*点，并且可以测量不透明和腐蚀性介质 。

它**由两大部件组成：测量管（包含锥形管和浮子）和信号指示器（就地指示或智能远传） 。由于其结构简单、工作可靠、维护量小，用于石油、化工、钢铁、电力、冶金、轻工、水处理等行业的气体、液体和蒸汽的流量测量与控制 。

 二、工作原理

金属浮子流量计基于浮力平衡原理工作，属于变面积式流量计 ：

1.  力的平衡：仪表主体包括一根自下向上逐渐扩大的垂直锥形测量管和一个可以在管内上下自由移动的浮子。当被测流体自下而上流经锥形管时，浮子上下端产生差压，形成作用于浮子的上升力。

2.  位置变化：随着流量变化，浮子上升力随之改变。当上升力大于浮子浸在流体中的重量时，浮子上升。

3.  平衡与对应：浮子上升后，浮子与锥形管之间的环形流通面积增大，流体流速下降，上升力也随之减小，直至上升力与浮子重量平衡。此时，浮子便稳定在某一高度。

4.  信号传递：浮子的高度位置即对应着流量的大小。浮子内部嵌有永磁体，其位移通过磁耦合系统无接触地传递到外部指示器，驱动指针指示流量，或通过传感器转换为4-20mA等**电信号输出 。

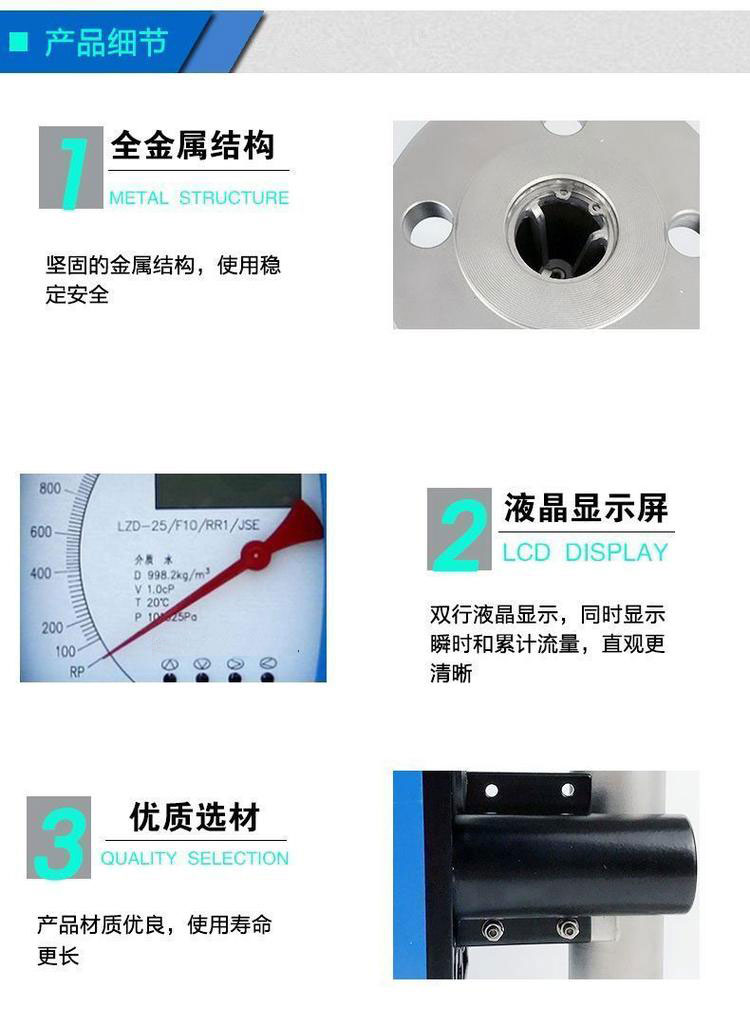

三、主要特点

金属浮子流量计因其**的结构设计，具备以下特点：

- 耐高温高压：全金属结构，测量部分可采用不锈钢、哈氏合金、钛材等，使其能适应高温（可达300℃以上）和高压（可达25MPa以上）的恶劣工况 。

- 耐腐蚀性*：接液部件可根据介质腐蚀性选用不同的材质，如316L不锈钢或内衬PTFE（聚四氟乙烯），适用于*腐蚀性介质 。

- 低流速小流量测量：特别适宜于低流速（如0.1m/s以下）和小流量介质的测量 。

- 测量范围宽：量程比**为10:1，部分特殊型号可达20:1，即能同时测量*大流量和*小流量相差10到20倍的工况 。

- 安全性：全金属结构消除了玻璃管破裂的风险，且无转动部件，不易卡滞，适合易燃易爆危险场合 。

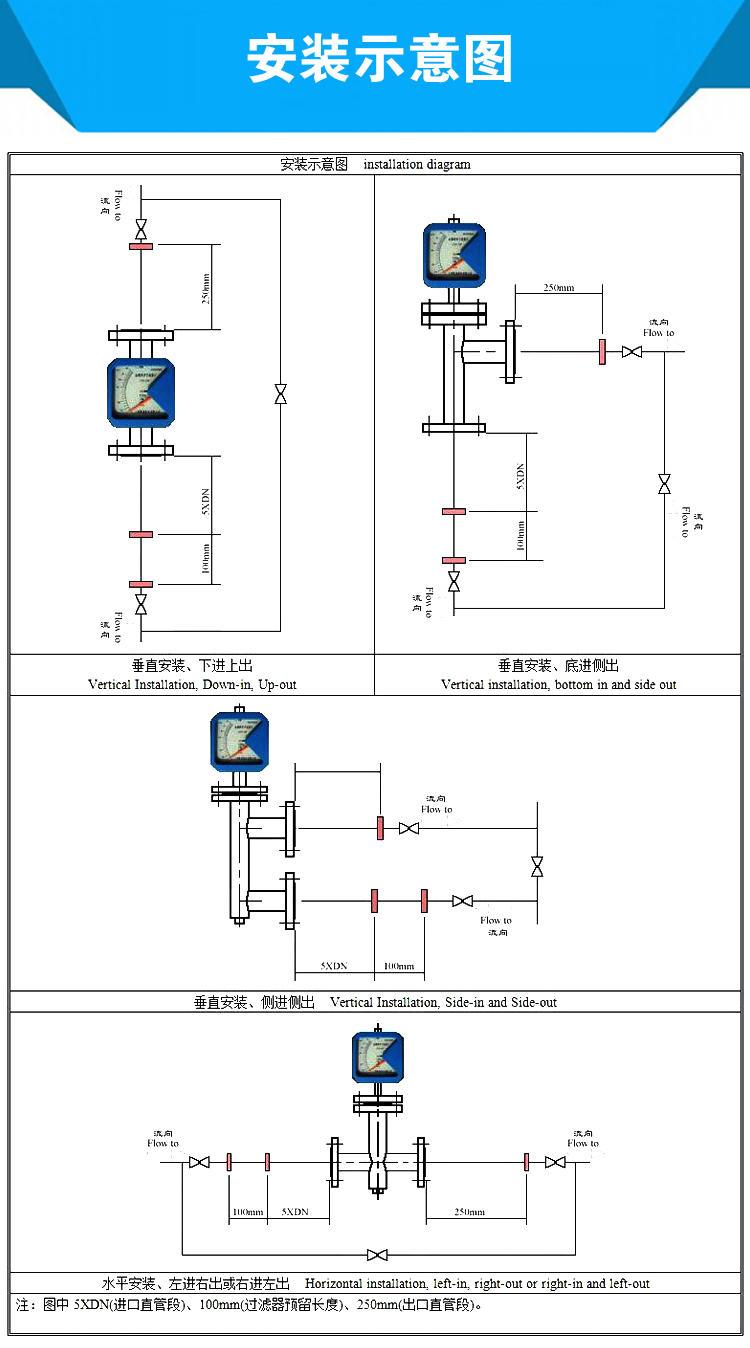

- 安装要求低：对上游直管段要求不高，**仅需5倍口径的直管段，甚至可直接安装在弯头附近，方便在空间受限的场合应用 。

- 多种安装方式：除了传统的下进上出垂直安装，还可提供上进下出、侧进侧出、底进侧出等多种流向结构，以适应不同管道布局 。

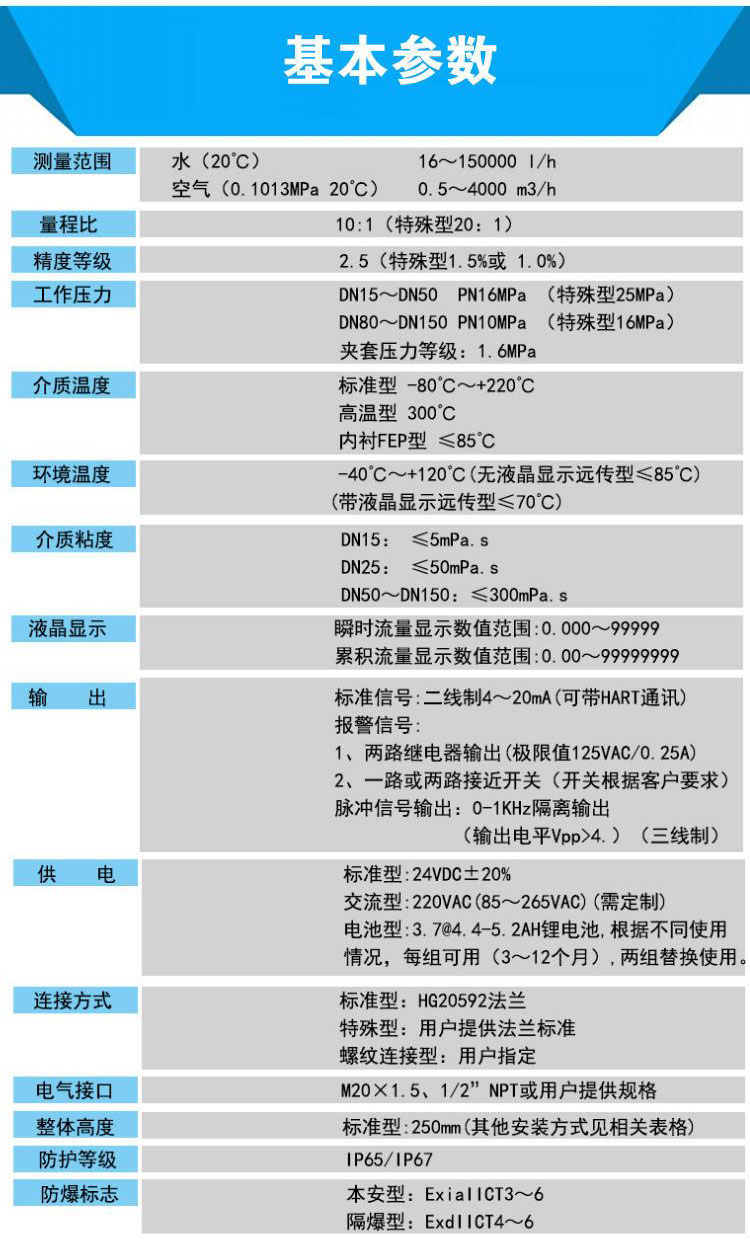

四、技术参数

以下为金属浮子流量计的通用技术参数，不同厂家和型号会有所差异：

- 公称通径：DN15 ~ DN200 (部分厂家可达DN150或DN200)

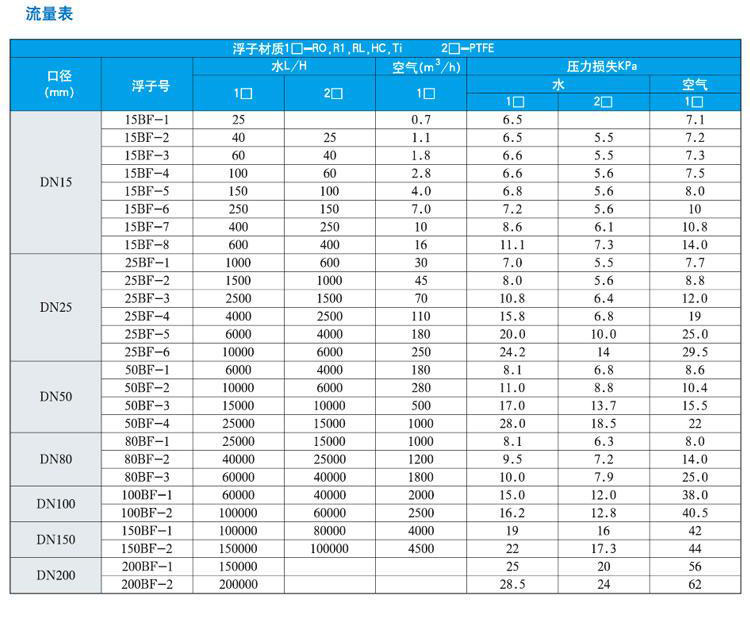

- 测量范围（水）：1 ~ 200,000 L/h （20℃）

- 测量范围（空气）：0.03 ~ 4,000 m³/h （20℃，0.1013MPa）

- 量程比：10:1 （**型）

- 精度等级：1.5级（**），1.0级（高精度），部分智能表可达0.5%

- 工作压力：1.6MPa ~ 25MPa （根据口径和材质不同）

- 介质温度：-80℃ ~ +300℃ （根据内衬和结构不同）

- 环境温度：-40℃ ~ +120℃ （根据指示器类型不同）

- 介质粘度：DN15 < 5mPa.s ~ 30mPa.s；DN25 < 250mPa.s；DN50 ~ DN150 < 300mPa.s

- 输出信号：4-20mA （二线制/三线制）、0-10mA；可选HART通讯、脉冲输出、继电器报警输出

- 供电电源：24VDC （**）、220VAC、3.6V锂电池

- 连接方式：法兰连接、螺纹连接、卡箍连接（卫生级）

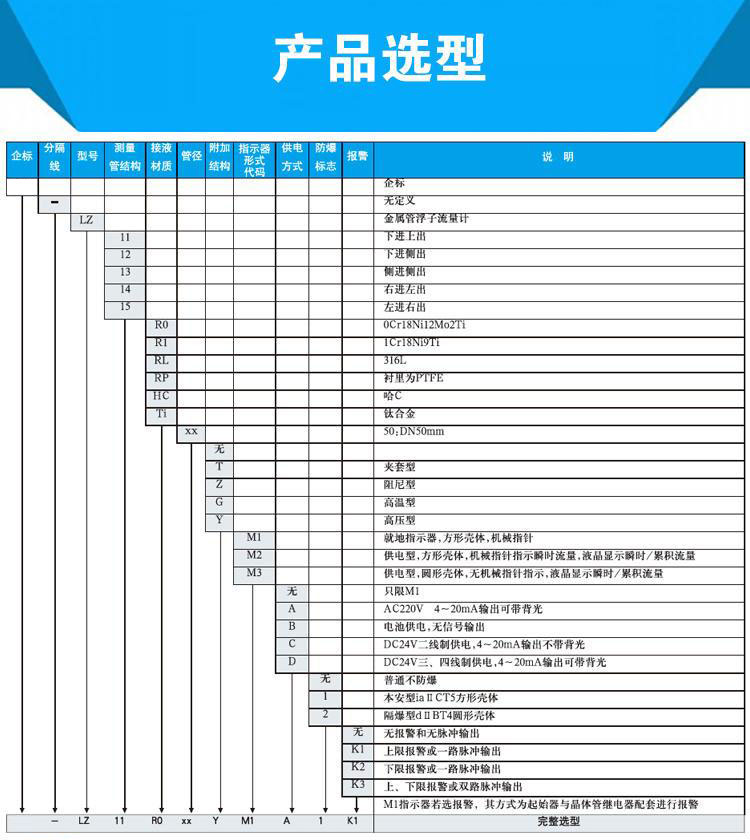

 五、选型指南

为了保*测量精度和使用寿命，选型时需要考虑以下因素：

1.  提供准确的工艺参数：

    - 介质名称：液体、气体还是蒸汽。

    - 流量范围：*大流量、*小流量和常用流量（常用流量建议在满量程的50%-80%之间） 。

    - 介质密度和粘度：这对浮子的平衡位置有直接影响，尤其是气体和粘度较高的液体，可能需要进行密度和粘度补偿修正 。

    - 工作压力和温度：确定仪表能否承受工艺极限。

    - 允许压力损失：选择压损符合系统要求的仪表 。

2.  选择合适的材质：

    - 根据介质的腐蚀性选择测量管、浮子及法兰的材料（304， 316L， 哈氏合金， PTFE等） 。

3.  确定输出形式：

    - 仅需现场观察：选择就地指示型 。

    - 需远程监控：选择4-20mA远传型，带HART协议方便参数调整 。

    - 现场无电源：选择电池供电型 。

    - 需定量控制：选择带上下限报警或脉冲输出的型号 。

4.  特殊工况考虑：

    - 高温：需选用高温型（散热型），保*指示器在允许温度范围内工作 。

    - 易结晶/高粘度：应选用夹套加热型，通过蒸汽或导热油保温，防止介质凝固 。

    - 含杂质/铁磁性物质：必须在仪表上游安装过滤器或磁过滤器 。
