金属转子流量计

一、产品概述：

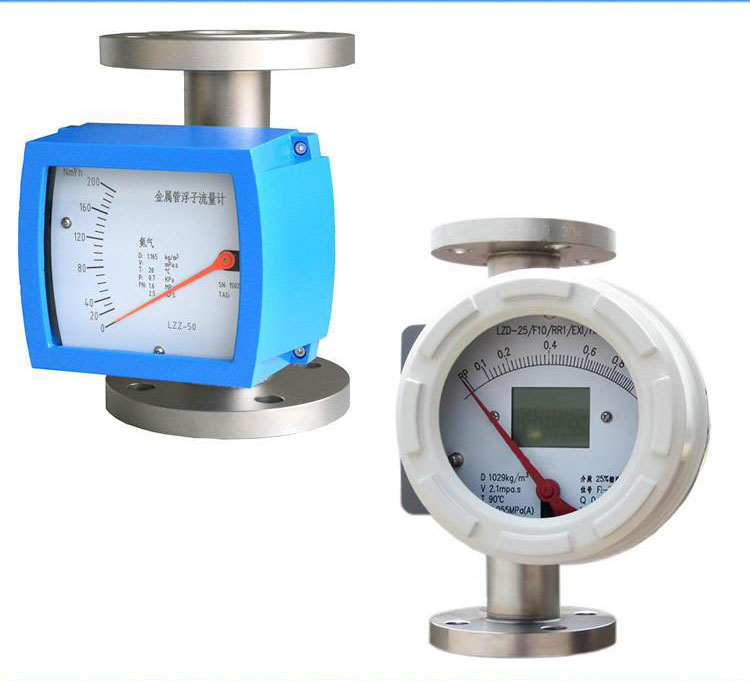

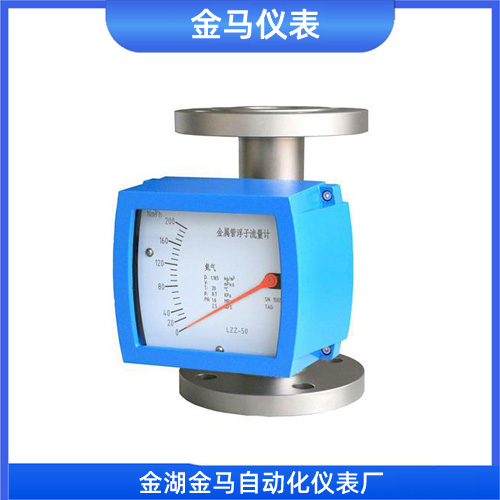

金属管转子流量计（型号：JM-LZ）是基于浮子位置测量的一种变面积流量仪表。采用全金属结构，因其具有体积小、压损小、量程比大（10：1）、安装维护方便等特点，应用于各行业复杂、恶劣环境下、对小流量、低流速、各种苛刻介质条件的流量测量与过程控制。

金属管流量计的系列产品，针对不同的用户需求、不同场合，有多种测量形式供用户可选；按输出形式分有就地指示型、远传输出型、控制报警型。

采用了无接触检测磁场角度变化的磁测传感器、可实现液晶指示、累积、远传输出（4～20mA）、脉冲输出、上下限报警输出等功能，完全可以取代进口同类型仪表，多参数标定、掉电保护等特点。

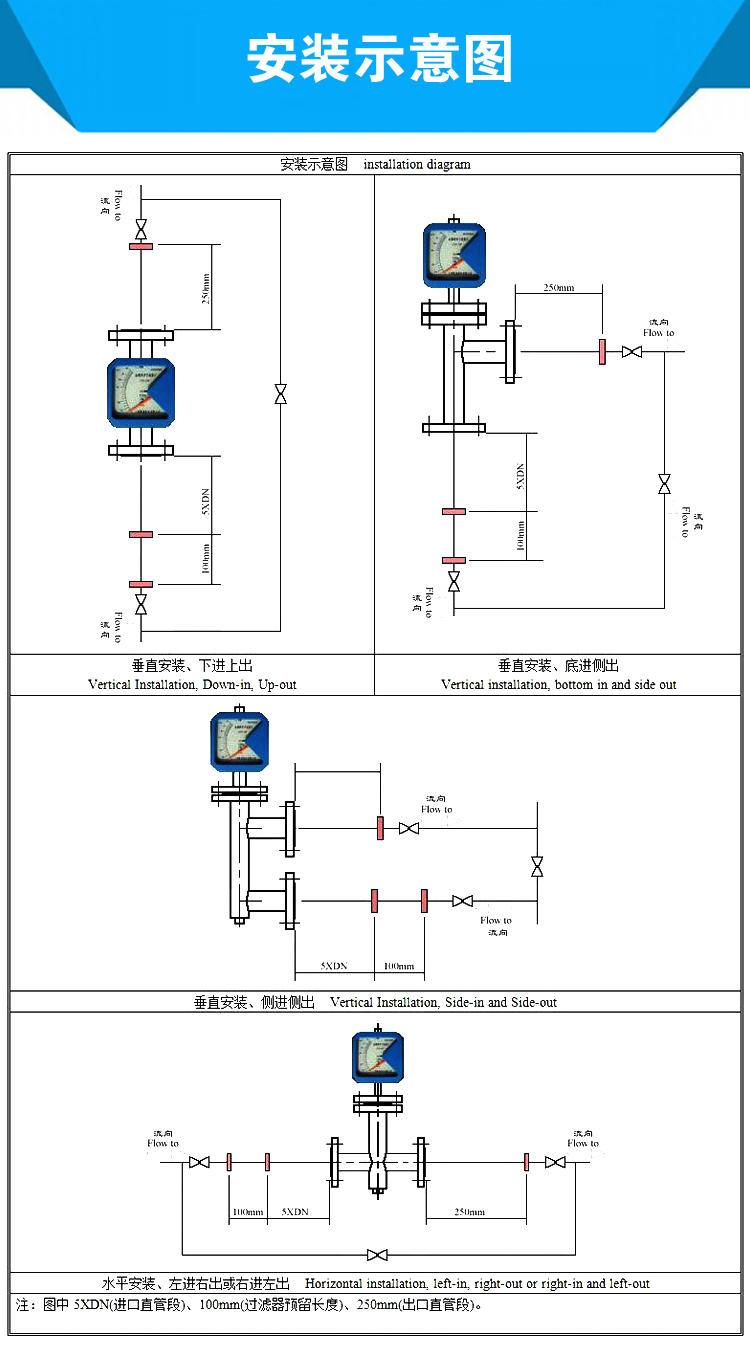

金属管流量计的设计制作还考虑了用户工艺流向要求，有垂直安装式、上进下出安装式、侧进侧出安装式、底进侧出安装式、螺纹连接式、水平安装式等安装方式可选。

二、工作原理：

JM-LZ系列金属管转子流量计是被测介质自下而上经锥形测量管时浮子的上下端产生差压形成上升的力，当浮子所受上升力大于浸在流体中浮子重量，浮子便上升，环隙面积就随之增大，环隙处流体流速立即下降，浮子上下端差压降低，作用于浮子的上升力亦随着减少，直到上升力等于浸在流体中浮子重量时，浮子便稳定在某一*度。浮子位置的*低即对应着被测介质流量的大小。浮子内置磁钢，在浮子随介质上下移动时，磁场随浮子的移动而变化。

a、对于就地型，由就地指示器中的旋转磁钢与浮子内磁钢耦合，而发生转动，同时带动指针，通过刻度盘指示出此时的流量大小。

b、对于智能型，由智能型指示器中的一个固态磁传感器将磁场的变化转化成电信号，经A/D变换、微处理器，D/A输出，LCD液晶显示，来显示出流量的大小及累积流量。

三、流量计类型：

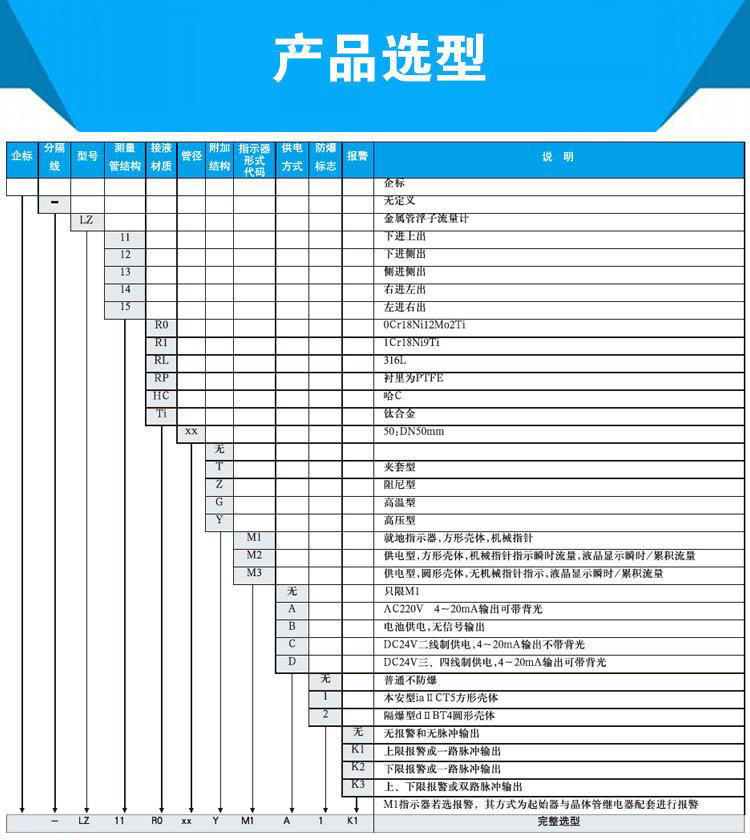

根据流体入口和出口的方向将产品分成5种类型：垂直型、水平型（又分水平T型、水平弹簧型）、底进侧出型、侧进侧出型、侧进上出型，而每种类型又有*型、*温型、夹套型等。

水平安装型流量计当口径小于DN50（含）时，选用T型结构的，当大于DN50时，选用弹簧结构的。

流量计连接规格：法兰连接，螺纹连接方式、卡箍连接方式。

磁过滤器：

如果介质中含有铁磁性颗粒，应在流量计入口前安装磁过滤器。

四、应用场合：

JM-LZ系列金属管转子流量计是工业自动化过程控制中常用的一种变面积流量测量仪表。它具有体积小，检测范围大，使用方便等特点。它可用来测量液体、气体以及蒸汽的流量，特别适宜低流速小流量的介质流量测量。应用于，石油、化工、发电、制药、食品、水处理等复杂环境条件，及各种介质条件的流量测量过程中。

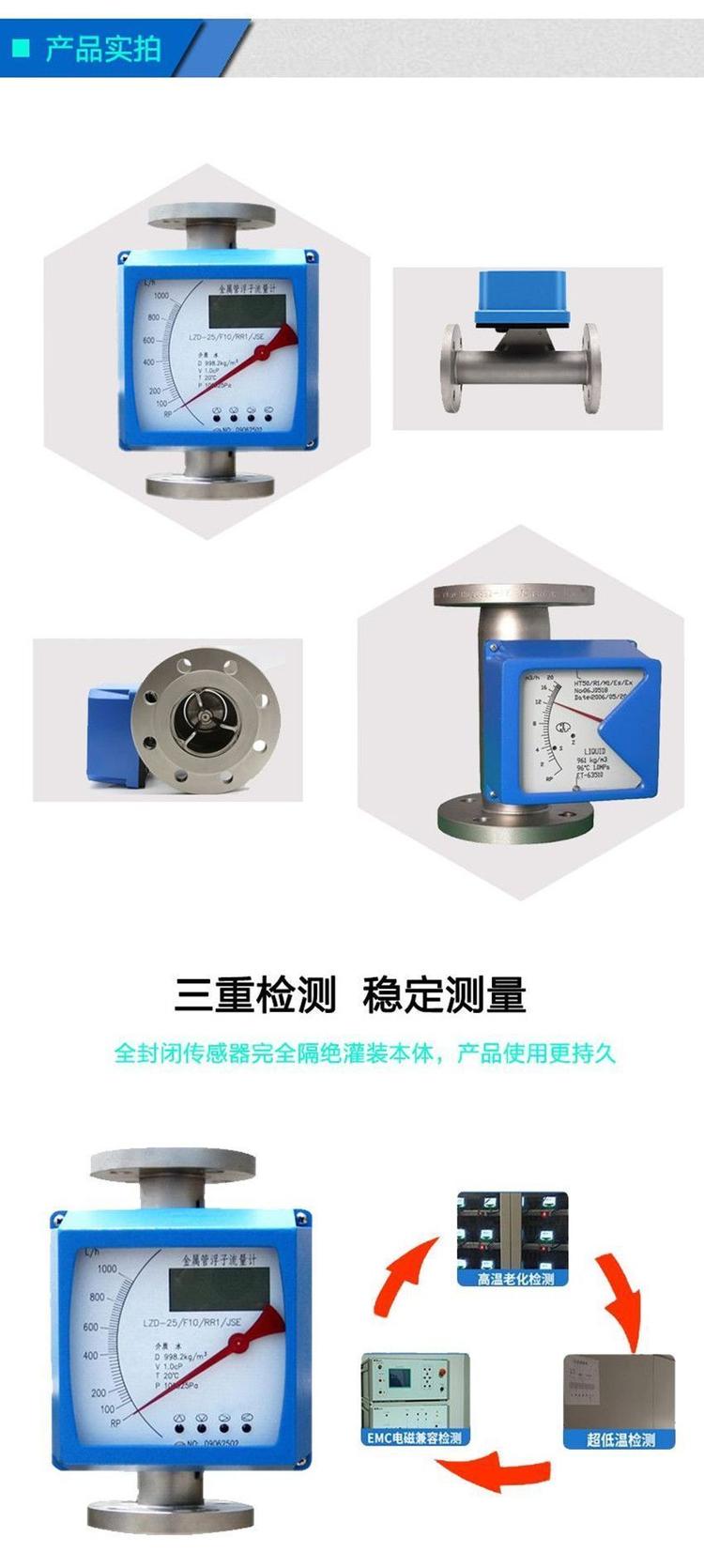

五、主要特点：

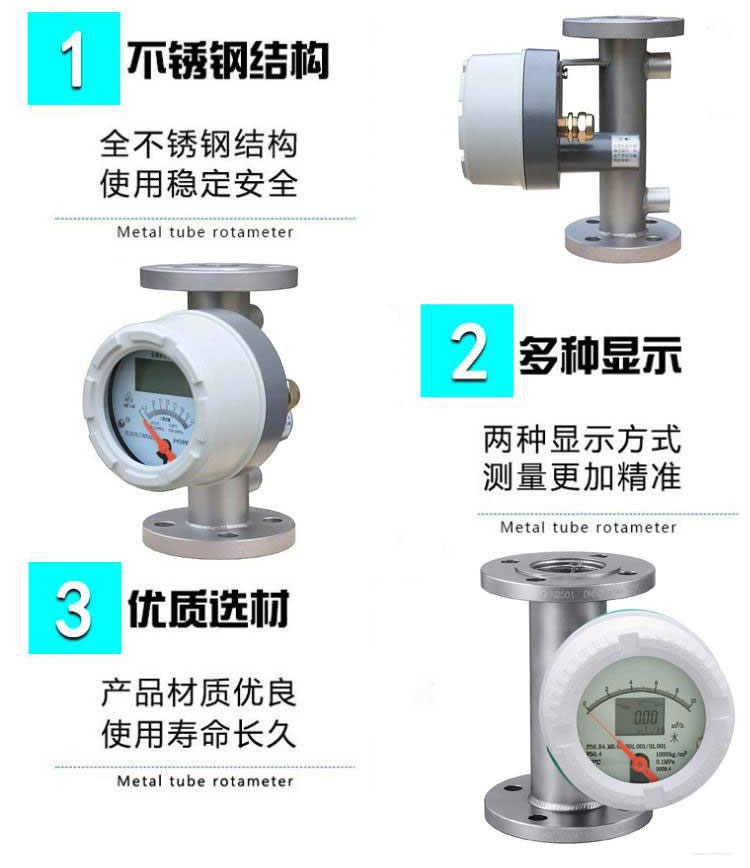

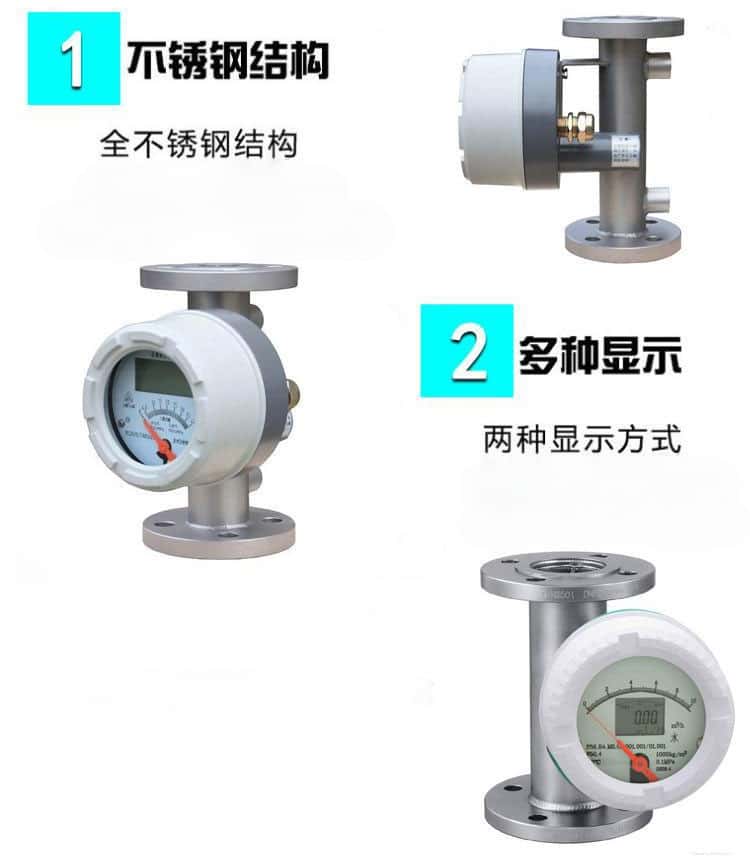

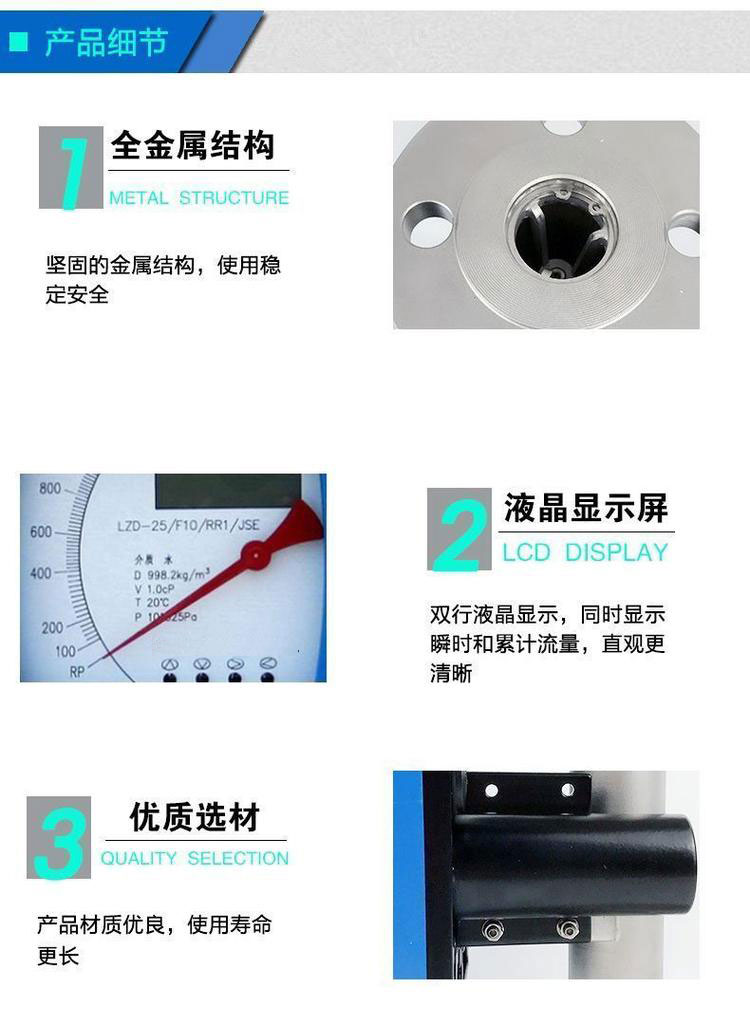

1、全金属结构设计，坚固、简洁、耐压、耐温、防腐、使用寿命长；

2、短行程，安装方便 ；

3、机械指针现场指示瞬时流量，LCD液晶显示瞬时流量、累积流量 ；

4、智能型指示器，采用国外信号采集处理芯片，模块化设计，无磁滞后；

5、具有数据恢复、数据备份、掉电保护及错误自诊断功能 ；

6、HART型指示器，二线制24VDC供电，4-20mA*电流信号输出叠加HART协议；

7、通过HART通讯手操器可进行参数组态和现场调整 ；

8、与PC机串口连接，通实现现场对仪表进行标定 ；

9、可用于易燃、易爆危险场合；

10、垂直、水平、上进下出、底进侧出、侧进侧出等多种安装形式，法兰或螺纹连接。

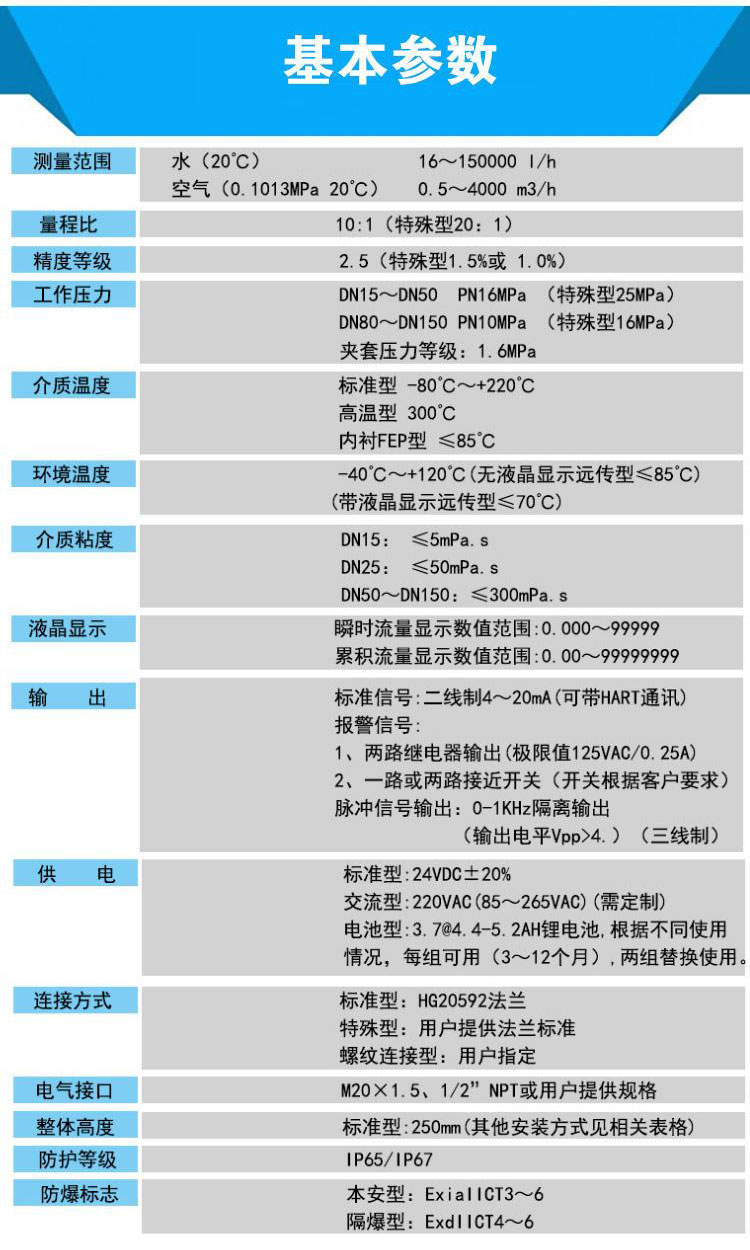

六、技术参数：

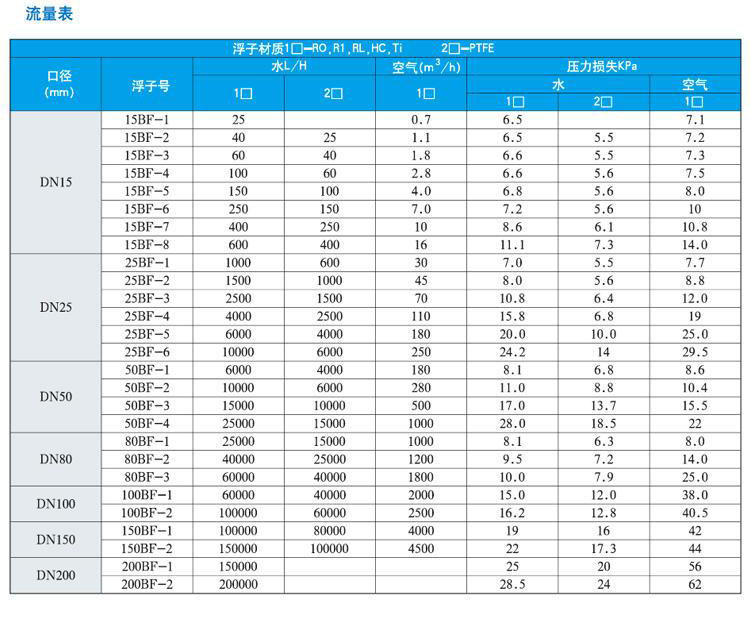

1、测量范围：水2.5～100000l/h（20℃）；

2、量程比：10:1；

3、精度等级：1.0、1.5、2.5

4、工作压力：DN15、DN25、DN50为PN4.0MPa***大为10.0MPa、DN80、DN100为PN1.6MPa***大为6.4MPa；

5、介质温度：-40℃～300℃；

6、介质粘度：DN15：η<5mPa·s（F15.1～F15.3）；η<30mPa·s（F15.4～F15.8）；

             DN25：η<250mPa·s

             DN50～DN150：η<300mPa·s；

7、环境温度：液晶型：-40℃～85℃；指针型：-40℃～120℃；

8、连接形式：法兰,卡箍

9、电缆接口：M20*1.5

10、供电电源：24VDC二线制4～20mA或85～265VAC 50/60Hz（远传型）

11、报警输出：上限或下限瞬时流量报警 继电器输出（触点容量***大5A-250VAC）或集电*开路输出（z大100mA-30VDC内部阻抗100Ω）。

12、脉冲输出：累积脉冲输出，***小间隔每10秒一个脉冲（交流型）或每50毫秒一个脉冲。

13、液晶显示：双排液晶显示，显示瞬时流量及累积流量。

14、测量管材质：316不锈钢（普通型）或内衬聚四氟乙烯（防腐型）。

七、转换指示器：

转换器实际上是将锥管内浮子的*度转换成所对应的体积流量的刻度。从输出信号来分：有就地显示型和远传信号输出型：

1、就地显示型：由就地指示器中的随动磁钢与浮子内磁钢耦合，而发生转动，同时电动指针通过刻度盘指示出此时流量

2、智能远传型，由智能型指示器中的随动磁钢与浮子内磁钢耦合，而发生转动，同时带动传感磁钢及指针，通过一个磁传感器将磁场变化转化成电信号，经A/D转换，数字滤波，微处理器处理，D/A输出，LCD液晶显示，来显示出瞬时流量及累积流量大小。

九、产品维护：

1、在长期的使用过程当中，管道内不可避免会有铁磁性杂质吸附在浮子上，这样会将浮子卡死或影响测量精度，要时常对传感器内浮子进行清洗；如果安装磁过滤器，也要进行定期清洗。

2、仪表指示器内装有电子元件，仪表接线或拆卸壳体后，要将螺钉旋紧，须保证壳体的密封性，防止杂质、水或其它物质进入，同时还要保证仪表壳体的可靠接地。

3、仪表安装后，要注意：

开启阀门时为避免形成压力冲击使浮子猛力撞击限位装置，造成仪表的损坏，一定要缓慢地打开阀门！

测量气体的仪表都装有气阻尼器，减小浮子的震荡；浮子的稳定性，可以在仪表的出口安装一节流阀。

4、对于远传型仪表，首先要保证仪表的接线，方可通电。

十、故障排除方法：

1、检查报警值设定大小。

2、检查偏差设定值不能太大。

3、线路板故障，更换线路板。

4、若液晶条码指示输出无动作，可检查外部电源及外部电源。

如果在使用中出现抖动，可以根据抖动的幅度来判定是哪种幅度的抖动。抖动分为轻微抖动、中度抖动和剧烈抖动。

1、轻微抖动：一般由于介质波动引起。可采用增加阻尼的方式来克服。

2、中度抖动：一般由于介质流动状态造成。对于气体一般由于介质操作压力不稳造成。可采用稳压或稳流装置来克服或加大仪表气阻尼。

3、剧烈抖动：主要由于介质脉动，气压不稳或用户给出的气体操作状态的压力、温度、流量与仪表实际的状态不符，有较大差异造成仪表过量程。
