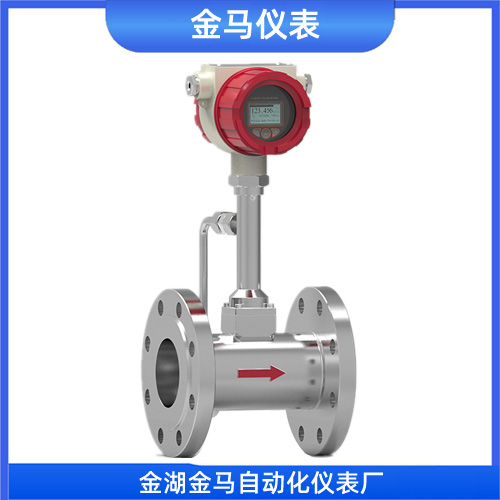

温压补偿涡街流量计

一、产品概述

温压补偿涡街流量计（型号：JMLUGB-JA11W）是一种用于工业管道介质流体流量测量的智能仪表，主要应用于气体、饱和蒸汽、过热蒸汽、压缩空气等可压缩流体的流量计量。该设备基于卡门涡街原理，在测量工况体积流量的同时，通过内置或外置的温度、压力传感器实时采集介质的温度和压力信号，由智能积算仪根据气体状态方程自动计算出**状态下的体积流量或质量流量。

简单来说，普通涡街流量计只能测量当前工况下的体积流量，而气体和蒸汽的体积会随温度和压力变化。温压补偿型则能自动将读数"折算"成不受工况影响的标况体积或质量。

 二、为什么要进行温压补偿？

| 介质类型 | 是否需要补偿 | 原因 |

| :--- | :--- | :--- |

| 液体 | 通常不需要 | 液体近似不可压缩，密度受温度压力影响极小 |

| 气体 | 必须补偿 | 气体体积随温度压力变化**，工况体积不代表实际物质量 |

| 饱和蒸汽 | 必须补偿 | 温度与压力一一对应，测其一可查表得密度 |

| 过热蒸汽 | 必须补偿 | 需同时测量温度和压力才能确定密度 |

进行温压补偿后，流量计可直接输出质量流量（kg/h）或标况体积流量（Nm³/h），这才是贸易结算和能源考核**需要的数值。

 三、工作原理

 1. 涡街流量测量原理

当流体以一定的速度流过三角柱型的旋涡发生体时，在其两侧会交替产生两排有规律的旋涡，即卡门涡街。旋涡的产生频率f与流体流速v成正比：

f = St × v / d

其中St为斯特劳哈尔数（在测量范围内为常数），d为发生体宽度。通过压电应力式传感器检测旋涡频率，即可得到工况体积流量。

 2. 温压补偿原理

温压补偿一体型涡街流量计在测量工况体积流量的基础上，通过以下方式实现补偿：

- 温度测量：传感器内部集成温度探头（如Pt100铂电阻），直接引入电路板进行温度补偿

- 压力测量：配置压力变送器（可内置或外置），实时采集介质压力

- 智能运算：流量积算仪根据气体状态方程，结合实测温度、压力，自动计算出**状态下的体积流量或质量流量

对于饱和蒸汽，由于温度和压力存在一一对应关系，只需测量温度即可推算出压力，进而得到密度；对于过热蒸汽和一般气体，则需要同时补偿温度和压力。

 四、主要特点

1. **实现质量流量/标况流量直接输出：通过集成温压补偿功能，可直接测量流体的**体积流量或**质量流量，**能源计量需求

2. 全智能化、数字化电路设计：采用微功耗****，可自动补偿被测流体密度或标况体积计算；全新的数字滤波和修正功能使流量测量更加**可靠

3. 多种显示方式：宽屏LCD可同时显示工况瞬时流量、工况累积流量、温度、压力等参数，显示清晰直观

4. 电池供电可选：自带3.6V锂电池，无需外接电源即可连续使用两年以上，适合无供电场所

5. 压力损失小：与旋进式流量计相比，压力损失较小，适合于压力较低之场合使用

6. 无机械转动部件：高可靠，稳定性*，维修量少，对介质适应性*

7. 丰富的通讯接口：可通过RS485接口与数据采集器配套实现GPRS无线数据传输，方便实现自动化管理

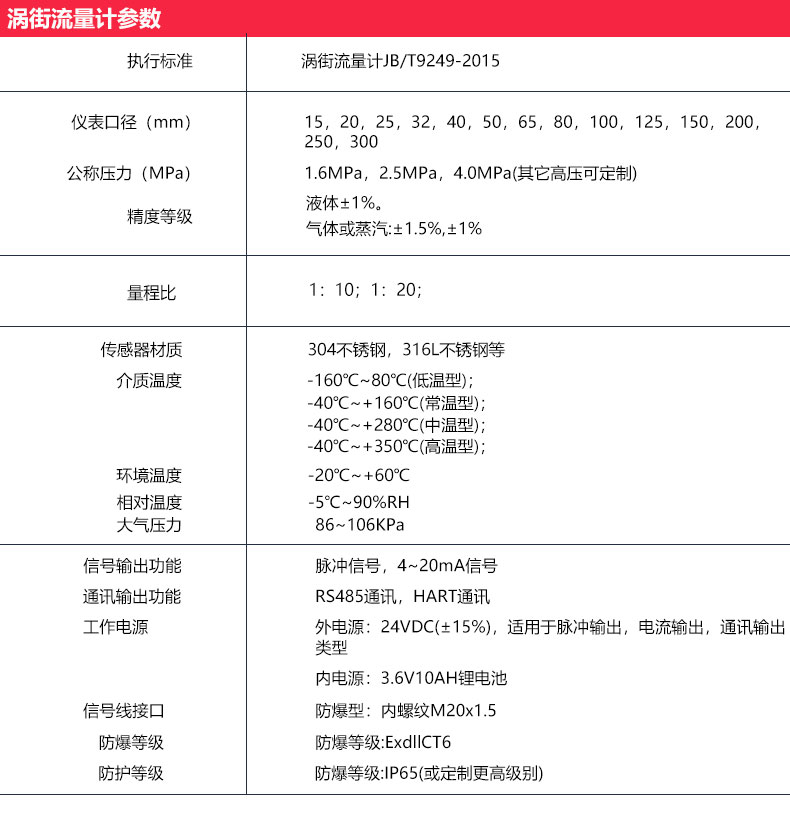

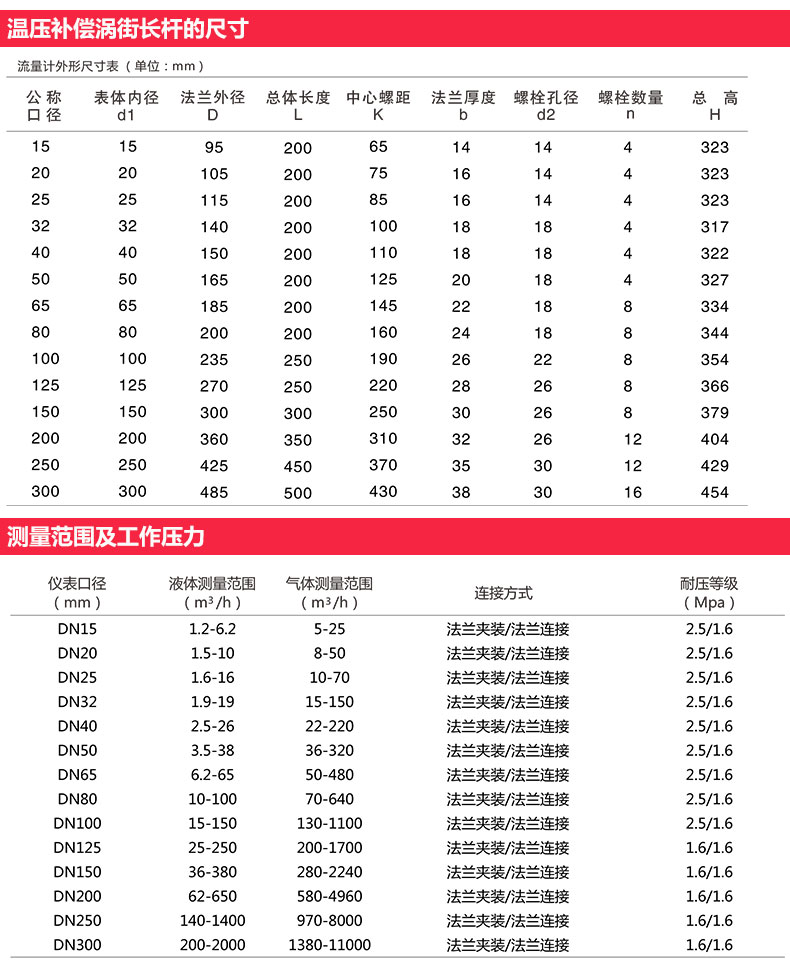

 五、技术参数

| 参数项 | 典型参数范围/描述 |

| :--- | :--- |

| 适用介质 | 一般气体、饱和蒸汽、过热蒸汽、压缩空气、天然气等 |

| 公称通径 | 管道式：DN15-DN500；插入式：DN200-DN2000 |

| 流速范围 | 液体：0.35~10 m/s；气体：4~70 m/s；蒸汽：6~70 m/s |

| 精度等级 | 液体：±1.0%；气体/蒸汽：±1.5%（可选±0.5%） |

| 介质温度 | -40℃~+150℃（**）；-40℃~+350℃（高温）；*高+420℃（特殊） |

| 公称压力 | 1.6MPa、2.5MPa、4.0MPa，高压可定制至25MPa |

| 量程比 | 8:1 ~ 40:1（典型10:1~15:1） |

| 输出信号 | 4-20mA、脉冲、RS485 Modbus、HART协议 |

| 供电电源 | 24V DC 或 3.6V锂电池（续航＞2年） |

| 表体材质 | 304/316L不锈钢，特殊可选哈氏合金 |

| 防爆等级 | 隔爆型Exd IICT5/Exd IICT6，本安型Exia IICT4 |

| 防护等级 | IP65（可选IP67/IP68） |

| 直管段要求 | 上游≥15D，下游≥5D |

 六、产品结构类型

温压补偿涡街流量计根据结构形式可分为两种：

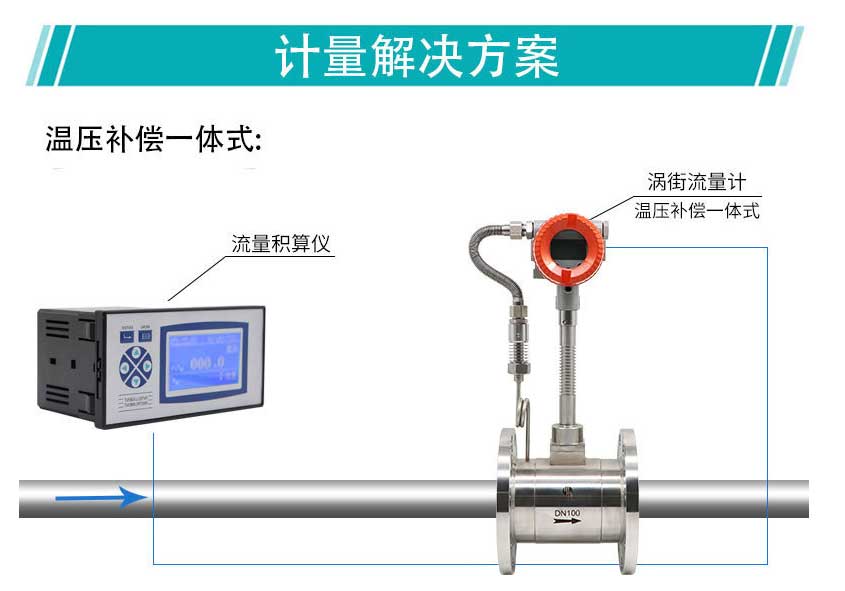

 1. 一体式

温度、压力传感器与流量计本体集成为一个整体，所有测量元件均安装在表体上。*点：结构紧凑，安装简便，成本较低，适合一般工业计量场合。

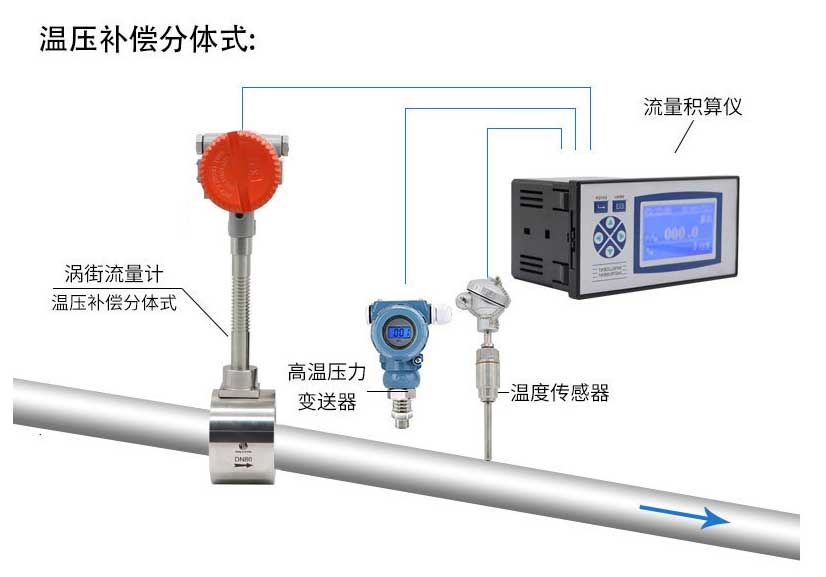

 2. 分体式

流量计本体与温度、压力传感器分开安装，通过电缆连接至独立的流量积算仪。*点：适合高温介质（如过热蒸汽）、高环境温度或安装位置不便观察的场合，维护更方便，数据读取更灵活。

 七、应用领域

温压补偿涡街流量计**应用于各行业的气体和蒸汽计量：

- 热力/电力行业：饱和蒸汽、过热蒸汽计量，供热管网能量核算，热电联产系统

- 石油/化工行业：压缩空气、氮气、氧气、天然气、火炬气等工艺气体计量，烃类、溶剂测量

- 冶金/钢铁行业：高炉煤气、焦炉煤气、冷却水回路、压缩空气、惰性气体

- 食品/饮料行业：纯净水、脱盐水、CO₂、蒸汽、燃烧炉能耗计量

- 制药行业：洁净蒸汽、工艺气体、溶剂测量

- 造纸/纺织行业：压缩空气、蒸汽等能源介质计量

- 通用工业：公用工程辅助回路能量输送，压缩机输出评估，工业气体消耗量测量
